Koaksialni fotodiodni detektor InGaAs PIN s pigtailom

Pregled izdelka   - Koaksialni detektor s fotodiodo PIN InGaAs s pigtailom

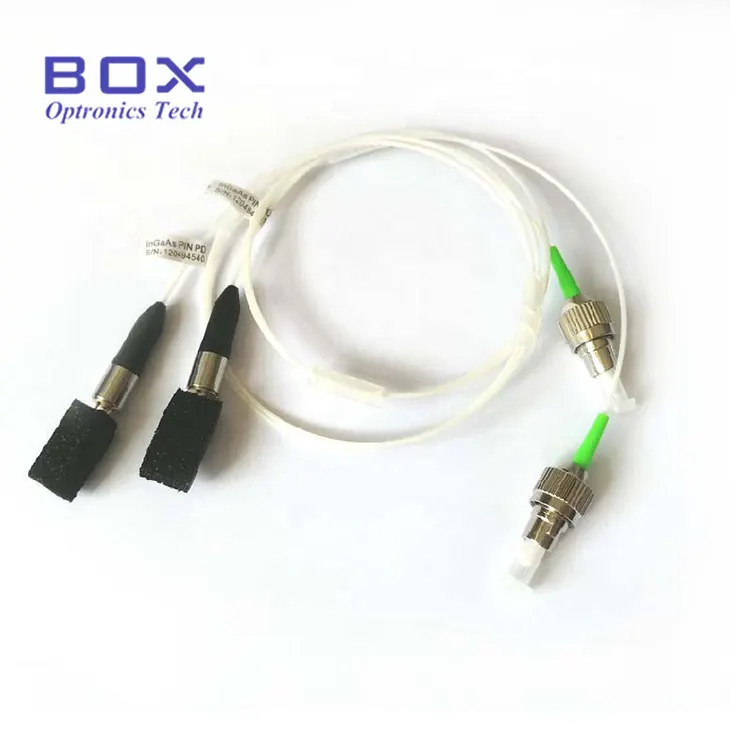

Koaksialni pigtailed InGaAs PIN fotodiodni detektor je optični detektor s spektralnim odzivnim območjem 1100-1650 nm. Zagotavlja visoko odzivnost pri običajno uporabljenih valovnih dolžinah 1310 nm in 1550 nm in je zasnovan za komunikacijo z optičnimi vlakni, CATV, zaznavanje ter aplikacije za testiranje in merjenje. BPD-70P10B-FA ima 70 um aktivno območje in 1-metrski optični kabel s priključkom FC/APC in je na voljo na zalogi. Druge konfiguracije aktivnega območja, paketa, optičnih vlaken, priključkov in pinout so prilagojene za integracijo OEM.

Ključne lastnosti   - Koaksialni fotodiodni detektor InGaAs PIN s pigtailom

· Širok spektralni odzivni razpon: 1100nm do 1650nm

· Visoka odzivnost, nizek temni tok in nizka kapacitivnost spoja

· Široka pasovna širina: 2,5 GHz

· Hiter čas vzpona/padca: 0,3 ns

· Optični izhod s pletenico s priključkom FC/APC ali drugim (na voljo je tudi možnost vtičnice)

Tipične aplikacije   - Koaksialni detektor s fotodiodo PIN InGaAs s pigtailom

· Analogni optični sprejemniki za CATV & video prenos po optičnih vlaknih

· Širokopasovni RF sistemi za zaznavanje prek vlaken

· Optični testni in merilni instrumenti, vključno z zaznavanjem signala OTDR

· Porazdeljeno zaznavanje z optičnimi vlakni, kot je porazdeljeno akustično zaznavanje (DAS)

· Spremljanje optične moči v EDFA, DWDM in laserskih sistemih

· Laboratorijske raziskave fotonike in sistemska integracija OEM

Specifikacije izdelka   - Koaksialni fotodiodni detektor InGaAs PIN s pigtailom

Absolutne največje ocene (TC = 25 °C)

Optično-električne lastnosti (TC = 25 °C)

Opredelitev paketa in nožice   - Koaksialni detektor s fotodiodo PIN InGaAs s pigtailom

Podatki za naročanje   - Koaksialni fotodiodni detektor InGaAs PIN s pigtailom

Nomenklatura modela

BPD - XX X XX X - XX -   ( X   )

Primer: BPD-70P10B-FA (70 m aktivnega območja, vrsta s pletenim repom, 1,0 m vlakna, priključek tipa B, priključek FC/APC)

Opomba: Dolžino pletenice in format fiksne kartice je mogoče prilagoditi. Strukturo izdelka, velikost, optične parametre in zahteve procesne tehnologije je mogoče oblikovati v skladu z zahtevami kupca.

Podatkovni list   - Koaksialni detektor s fotodiodo PIN InGaAs s pigtailom

Podatkovni list

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je razlika med koaksialnim fotodiodnim detektorjem s pigtailom in fotodiodami TO-can InGaAs?

O: Glavne razlike so zasnova paketa in sistemska integracija. Koaksialni detektor z vezavo integrira fotodiodo InGaAs PIN v hermetičnem koaksialnem ohišju z optično vezico, ki zagotavlja neposredno povezavo z vlakni in visokofrekvenčno zmogljivost za aplikacije, kot so sprejemniki CATV in oprema za optično testiranje. Fotodiode TO5/TO46 uporabljajo ohišja kovinske pločevinke z optičnimi okni in zahtevajo zunanjo optično povezavo, zaradi česar so primernejše za zaznavanje prostega prostora in merjenje optične moči.

V: Kakšna je razlika med možnostma pakiranja s pletenico in posodo?

O: Različica s pletenico ima trajno pritrjeno vlakno za neposredno optično povezavo, medtem ko različica z vtičnico nudi snemljiv optični vmesnik za priročno povezavo in zamenjavo. Izbira je odvisna predvsem od zahtev za sistemsko integracijo: ohišja s pigtailom so primerna za fiksne instalacije OEM, medtem ko so ohišja z vtičnicami primerna za preskusno in laboratorijsko opremo.

V: Kako naj izberem aktivno območje fotodiode PIN InGaAs?

O: Premer aktivnega območja je treba izbrati glede na velikost vašega optičnega žarka, sklopno shemo in pasovno širino zaznavanja cilja. Manjši premeri aktivne površine zagotavljajo nižjo kapacitivnost spoja in hitrejši odziv, medtem ko čipi z večjo površino zagotavljajo večjo učinkovitost optičnega zbiranja in sproščeno toleranco poravnave. Za sisteme, povezane z vlakni, lahko možnosti srednje velikosti, kot je 70 um, dosežejo dober kompromis med pasovno širino in širino poravnave.

Sorodni izdelki

· 1mm aktivno območje InGaAs PIN fotodiode

· 5 mm InGaAs PIN fotodioda TO5

· Silicijeva fotodioda TO46

· C-pasovni ojačevalnik vlaken, dopiran z erbijem

Opombe o delovanju in rokovanje

· Pri ravnanju s fotodiodo upoštevajte ustrezne postopke zaščite pred ESD, saj so fotodiode PIN InGaAs naprave, občutljive na ESD.

· Izogibajte se dotikanju konca vlaken ali optičnega priključka z golimi prsti.

· Ne prekoračite absolutnih najvišjih ocen, navedenih v podatkovnem listu.

· Izogibajte se pretiranemu upogibanju ali mehanski obremenitvi fiber pigtaila.
