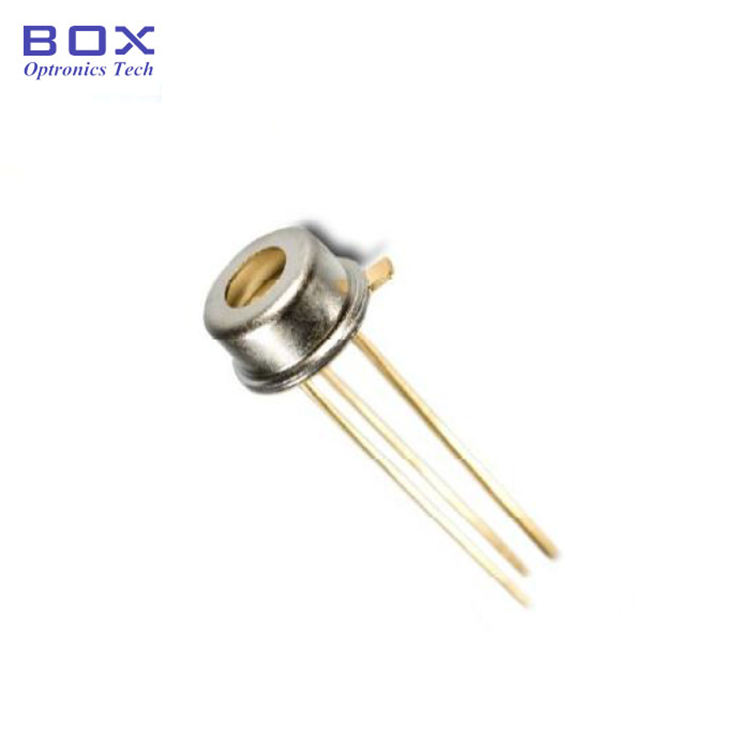

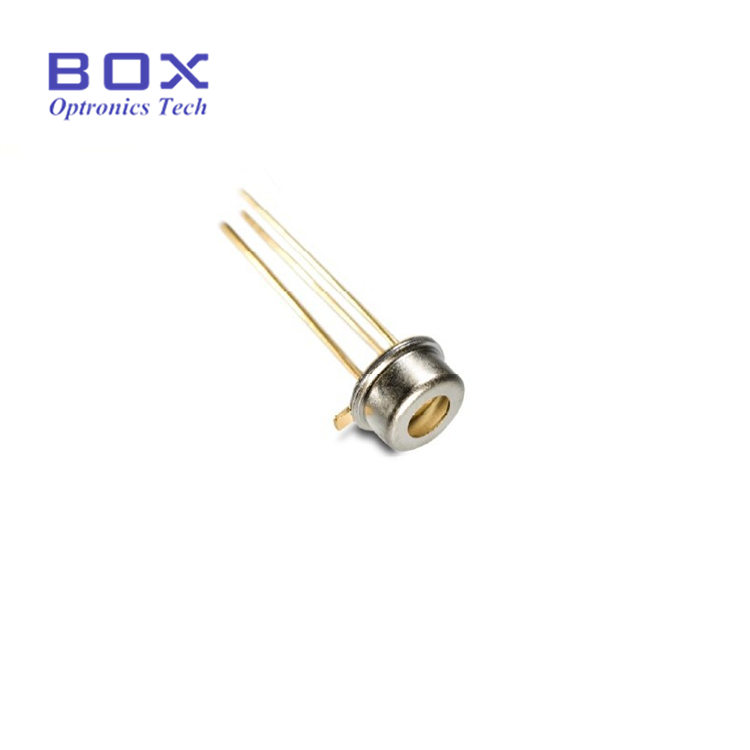

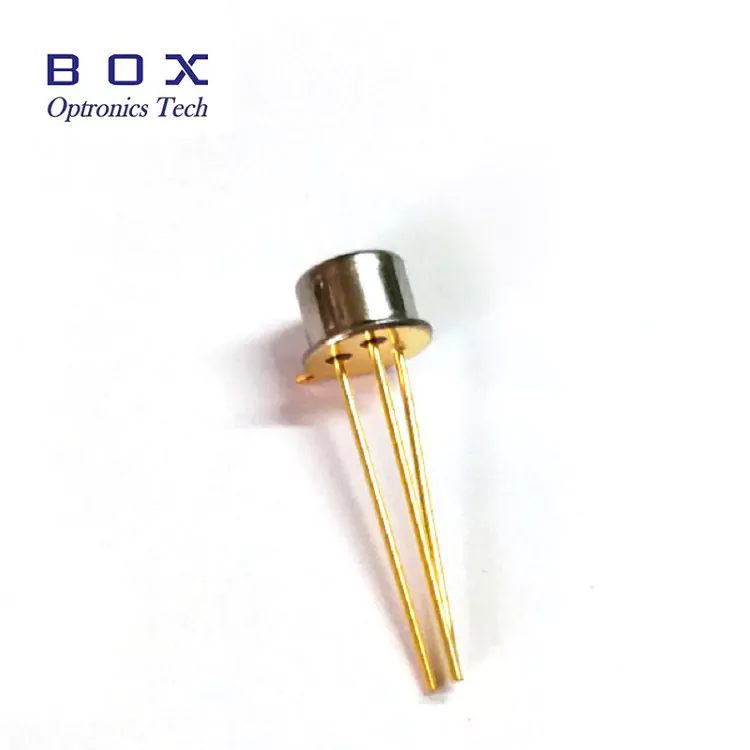

1 mm InGaAs PIN fotodioda TO46

Box Optronics dobavlja 1 mm InGaAs PIN fotodiodo TO46, zasnovano za visoko občutljivo bližnje infrardeče zaznavanje v pasu valovnih dolžin od 900 nm do 1650 nm. Odlikujejo ga visoka odzivnost (tipično 0,95 A/W pri 1550 nm), nizek temni tok in nizka kapacitivnost. Fotodioda, ki je v kompaktni, hermetično zaprti kovinski škatli TO46 z ravnim okencem, nudi zanesljivo dolgotrajno delovanje v razširjenem temperaturnem območju od -40 °C do +85 °C. Idealen za integracijo v optične merilnike moči, testne instrumente in komunikacijske sisteme z optičnimi vlakni.

Pošlji povpraševanje

Opis izdelka

Pregled izdelka-1mm InGaAs PIN fotodioda TO46

1 mm InGaAs PIN fotodioda (model BPD-1STO46B-FW) podjetja Box Optronics je visoko zmogljiv fotodetektor InGaAs, zasnovan za aplikacije zaznavanja v bližnjem infrardečem (NIR) območju. S strukturo diode PIN pretvarja vpadno optično moč v območju valovnih dolžin 900–1650 nm v sorazmeren fototok z visoko linearnostjo in občutljivostjo. Ima aktivno območje s premerom 1 mm. Fotodioda, pakirana v hermetično kovinsko pločevinko TO46 z ravnim optičnim oknom, je mehansko robustna in zagotavlja stabilno delovanje v zahtevnih industrijskih in laboratorijskih pogojih. Zaradi teh lastnosti je odlična izbira za spremljanje optične moči, preskusno merjenje optičnih vlaken, lasersko zaznavanje in NIR spektroskopijo.

Ključne lastnosti-1mm InGaAs PIN fotodioda TO46

• Premer aktivne površine: 1 mm za učinkovito zbiranje svetlobe

• Širok spektralni odzivni razpon: 900 nm do 1650 nm

• Visoka odzivnost: 0,9 A/W tipično pri 1310 nm, 0,95 A/W pri 1550 nm

• Izjemno nizek temni tok, nizka kapacitivnost spoja

• Visoka zanesljivost in dolgoročna stabilnost

• Hermetični kovinski paket TO46 z ravnim oknom

• Standardna konfiguracija TO-CAN za enostavno montažo

Tipične aplikacije-1mm InGaAs PIN fotodioda TO46

• Optični merilniki moči in moduli za spremljanje optične moči

• Oprema za testiranje in merjenje optičnih vlaken

• Optično zaznavanje signala in nadzor moči v telekomunikacijskih sistemih

• Bližnje infrardeče (NIR) spektroskopija in analitični instrumenti

• Sistemi za nadzor in nadzor laserske moči

• Kalibracija in karakterizacija optičnega dušilnika

• Raziskave in razvoj v laboratorijih za fotoniko

• Integracija optičnih modulov in razvoj fotoničnega podsistema

Tehnične specifikacije-1mm InGaAs PIN fotodioda TO46

Absolutne najvišje ocene (TC = 25 °C)

Parameter	Simbol	Ocena	Enota
Povratna napetost	VRmaks	20	V
Temperatura delovnega ohišja	TOP	-40 ~ +85	°C
Temperatura shranjevanja	TST	-55 ~ +120	°C

Elektro-optične lastnosti (TC = 25 °C)

Parameter	Simbol	Testni pogoj	Min.	Tip.	Maks.	Enota
Premer aktivnega območja	φ	-	-	1	-	mm
Spektralno območje	λ	-	900	-	1650	nm
Odzivnost @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
Odzivnost @ 1550nm	R	VR = -5V	-	0.95	-	A/W
Obratovalna povratna napetost	VR	-	-	-5	-	V
Temni tok	Id	VR = -5V	-	1.5	5.0	nA
Spojna kapacitivnost	C	VR = -5V, f = 1MHz	-	50	80	pF
Pasovna širina 3dB	ČB	VR = 0 V, RL = 50 Ω	-	40	-	MHz

Podrobnosti o izdelku-1mm InGaAs PIN fotodioda TO46

Kaj je InGaAs PIN fotodioda?

InGaAs PIN fotodioda je visoko občutljiv polprevodniški detektor, zasnovan za optično detekcijo blizu infrardečega (NIR). Na podlagi polprevodniške strukture P-I-N pretvarja vpadne fotone v fototok z odlično linearnostjo in stabilnostjo.

Fotodiode InGaAs, ki delujejo od 900 nm do 1700 nm, zagotavljajo visoko odzivnost v optičnih komunikacijskih pasovih in območju SWIR, zaradi česar so primerne za testiranje optičnih vlaken, spremljanje optične moči, spektroskopijo in aplikacije zaznavanja.

1 mm aktivno območje nudi izboljšano zmožnost zbiranja svetlobe in izboljšano toleranco za spajanje, kar zagotavlja odlično ravnovesje med občutljivostjo, prilagodljivostjo poravnave in hitrostjo zaznavanja.

Poudarki zmogljivosti-1mm InGaAs PIN fotodioda TO46

• Visoka odzivnost in kvantna učinkovitost

• Ultra nizek temni tok

• Nizka kapacitivnost in hiter odziv

• Široka spektralna pokritost

• Hermetični paket TO46

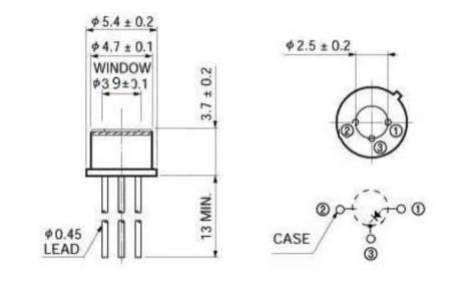

Mere paketa in definicija pinov-1mm InGaAs PIN fotodioda TO46

Vrsta paketa: Hermetična kovinska pločevinka TO46, ravno okno (3-polni TO-CAN)

Premer pločevinke: φ5,4 ± 0,2 mm (zunanji), φ4,7 ± 0,1 mm (notranji)

Premer okna: φ3,9 ± 0,1 mm

Konfiguracija nožice (pogled od spodaj): nožica 1 = anoda (P-stran), nožica 2 = ohišje (GND), nožica 3 = katoda (stran N)

Informacije o naročanju

Nomenklatura modela

BPD - X X DO XX - X - X

Primer: BPD-1STO46B-FW

Polje	Koda	Opis
Serija izdelkov	BPD	Serija škatlastih fotodiod
Velikost aktivnega območja	1S	1S = 1 mm premera (2S = 2 mm, 3S = 3 mm, 5S = 5 mm)
Vrsta paketa	TO46	TO46 = paket TO46 (TO5=TO5)
Vrsta zatiča	B	B = B tip pin-out
Vrsta okna	FW	FW = ravno okno

Podatkovni list-1mm InGaAs PIN fotodioda TO46

Podatkovni list

Čas izvedbe

• Standardne enote (modeli na zalogi): 3~5 delovnih dni

• Standardna proizvodnja: 10~15 delovnih dni

• Količinska naročila: kontaktirajte za urnik proizvodnje

• Mednarodno pošiljanje: ~5 delovnih dni (DHL/UPS/FedEx express)

• Hitra storitev: na voljo na zahtevo

Opombe o delovanju in rokovanje-1 mm InGaAs PIN fotodioda TO46

• Fotodiode so naprave, občutljive na elektrostatično razelektritev (ESD) – vedno uporabljajte ustrezno zaščito pred elektrostatično razelektritvijo

• Izogibajte se neposrednemu dotikanju vodnikov z golimi prsti, da preprečite kontaminacijo in poškodbe zaradi ESD

• Neuporabljene naprave shranjujte v embalaži, varni pred ESD, ali v prevodnih pladnjih, da preprečite poškodbe zaradi elektrostatične razelektritve
