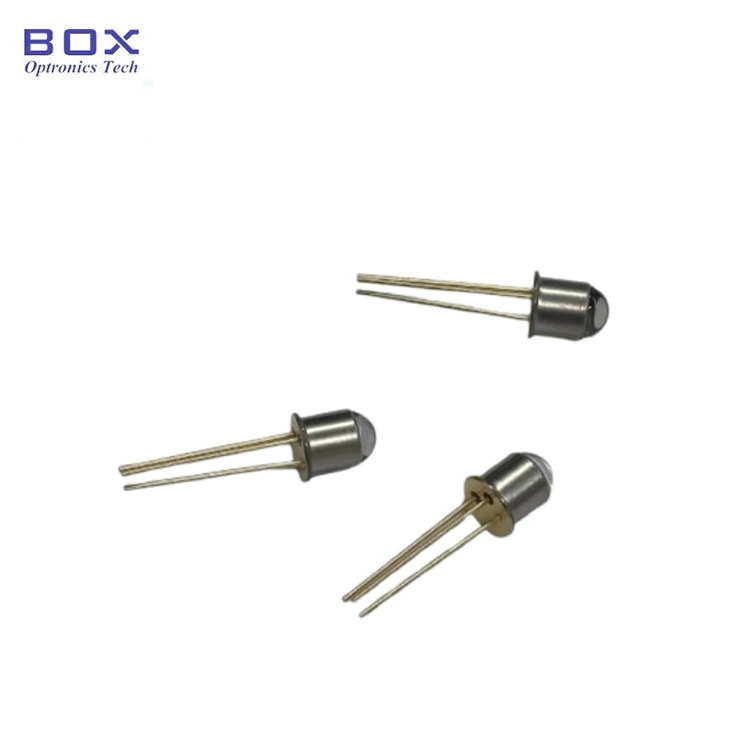

1 mm aktivno območje InGaAs PIN fotodiode

Pregled izdelka - fotodioda PIN InGaAs z aktivnim območjem 1 mm

1 mm aktivno področje InGaAs PIN fotodiode (Modela: BPD-1STO46B-BL in BPD-1STO46B-FW) podjetja Box Optronics je kompakten, visoko občutljiv InGaAs PIN fotodetektor, zasnovan za skoraj infrardečo optično detekcijo v območju valovnih dolžin od 900 nm do 1650 nm. Z aktivnim območjem s premerom 1 mm zagotavlja uravnoteženo kombinacijo zmožnosti zbiranja svetlobe, tolerance sklopitve in zmogljivosti zaznavanja za merjenje optične moči, instrumentacije z optičnimi vlakni in aplikacije za optično spremljanje.

Na voljo sta dve konfiguraciji paketa TO46: BPD-1STO46B-BL z oknom s kroglično lečo za izboljšano učinkovitost spajanja z osredotočenimi ali optičnimi signali, povezanimi z vlakni, in BPD-1STO46B-FW z ravnim oknom za optično zaznavanje prostega prostora in aplikacije, ki zahtevajo planarni optični vmesnik. Obe različici imata hermetično kovinsko embalažo TO46 za zanesljivo dolgotrajno delovanje.

Ključne lastnosti-1mm aktivno območje InGaAs PIN fotodiode

· 1 mm premera aktivne površine

· Širok spektralni odzivni razpon: 900nm-1650nm

· Visoka odzivnost: tipično 0,9 A/W pri 1310 nm, 0,95 A/W pri 1550 nm

· Nizek temni tok in nizka kapacitivnost spoja

· Kompaktni hermetični kovinski paket TO46

· Dve možnosti oken: kroglična leča (BL) za izboljšano učinkovitost spajanja, ravno okno (FW) za zaznavanje prostega prostora

Tipične aplikacije-1 mm aktivno območje InGaAs PIN fotodiode

· Optični merilniki moči in sistemi za spremljanje optične moči

· Oprema za testiranje in merjenje optičnih vlaken

· Nadzor moči EDFA in optičnega ojačevalnika

· NIR spektroskopija in sistemi za optično zaznavanje

· Aplikacije za optično zaznavanje prostega prostora

· Karakterizacija in kalibracija optičnih komponent

· Fotonična instrumentacija in integracija OEM

Specifikacije izdelka -1 mm fotodioda PIN InGaAs z aktivnim območjem

Absolutne najvišje ocene (TC = 25 °C)

Elektro-optične lastnosti (TC = 25 °C)

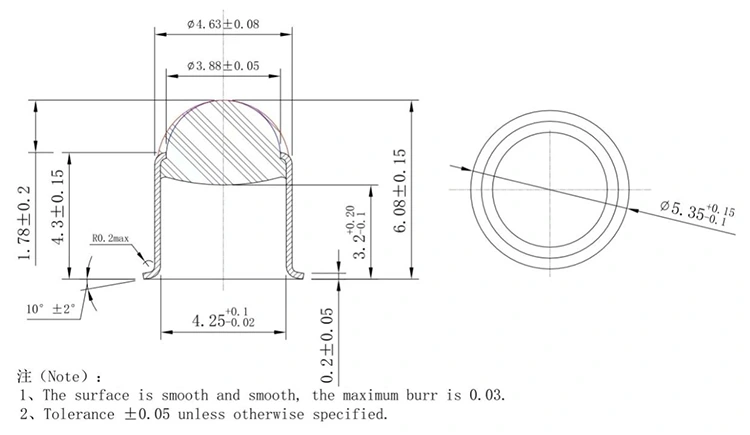

Paket in definicija nožice -1 mm fotodioda PIN InGaAs z aktivnim območjem

Vrsta paketa: Hermetični kovinski paket TO46

Kroglična leča:

Ravno okno:

Podatki za naročanje -1mm aktivno območje InGaAs PIN fotodiode

Nomenklatura modela

BPD - X X DO XX - X - X

Primer: BPD-1STO46B-FW

Podatkovni list -1mm aktivno območje InGaAs PIN fotodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je razlika med različicama BL (kroglasta leča) in FW (ravno okno)?

O: BPD-1STO46B-BL ima okno s kroglično lečo, ki izboljša učinkovitost optične sklopke z fokusiranjem vpadne svetlobe na 1 mm aktivno območje. Primeren je za optične signale, povezane z vlakni, fokusirane žarke in aplikacije, ki zahtevajo večjo toleranco sklopitve, kot je merjenje optične moči in oprema za testiranje optičnih vlaken.

BPD-1STO46B-FWima ravno optično okno brez optike za ostrenje, ki zagotavlja neposreden optični vmesnik za aplikacije optičnega zaznavanja in merjenja prostega prostora, kjer je pomembno ohraniti prvotni profil žarka.

Obe različici uporabljata isti fotodiodni čip InGaAs PIN in hermetični paket TO46, medtem ko je konfiguracijo optičnega okna mogoče izbrati glede na način spajanja in zahteve aplikacije.

V: Kakšno območje valovnih dolžin lahko zazna ta 1 mm InGaAs fotodioda?

O: Ta fotodioda PIN InGaAs zagotavlja širok spektralni odzivni razpon bližnjega infrardečega spektra od 900 nm do 1650 nm, ki pokriva pogosto uporabljene optične valovne dolžine, vključno s komunikacijskimi pasovi 1310 nm in 1550 nm. Odzivnost je določena pri 1310 nm (tipično 0,9 A/W) in 1550 nm (tipično 0,95 A/W). Primeren je za merjenje optične moči, lasersko spremljanje, optično zaznavanje in uporabo instrumentov, ki zahtevajo zanesljivo zaznavanje NIR.

V: Kakšna je najmanjša količina naročila (MOQ)?

O: MOQ za 1 mm InGaAs PIN fotodiodo TO46 je 1 kos. Podpiramo prilagodljive količine naročil, od posameznih enot za raziskave in razvoj ter izdelavo prototipov do večjih količin za proizvodnjo instrumentov in programe OEM.

V: Ali lahko dobim različico te 1 mm aktivne površine InGaAs PIN fotodiode s fiber pigtailom?

O: Da. Box Optronics ponuja tudi fotodiodne module InGaAs s fiber pigtailom z možnostmi konektorjev za neposredno povezavo z vlakni. Ti moduli integrirajo čip fotodiode InGaAs s sklopko vlaken v kompaktnem paketu, primernem za integracijo OEM v optične instrumente in sisteme optičnih vlaken.

Sorodni izdelki -1mm aktivno območje InGaAs PIN fotodiode

· Koaksialni fotodiodni detektor InGaAs PIN s pigtailom

· 2 mm InGaAs PIN fotodioda TO5 (model BPD-2STO5B-FW)

· 3 mm InGaAs PIN fotodioda TO5 (model BPD-3STO5B-FW)

· 5 mm InGaAs PIN fotodioda TO5 (model BPD-5STO5B-FW)
