1550nm 23dBm polprevodniški optični ojačevalnik

Kazalo

1. Uvedba 1550nm 23dBm polprevodniški optični ojačevalnik

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

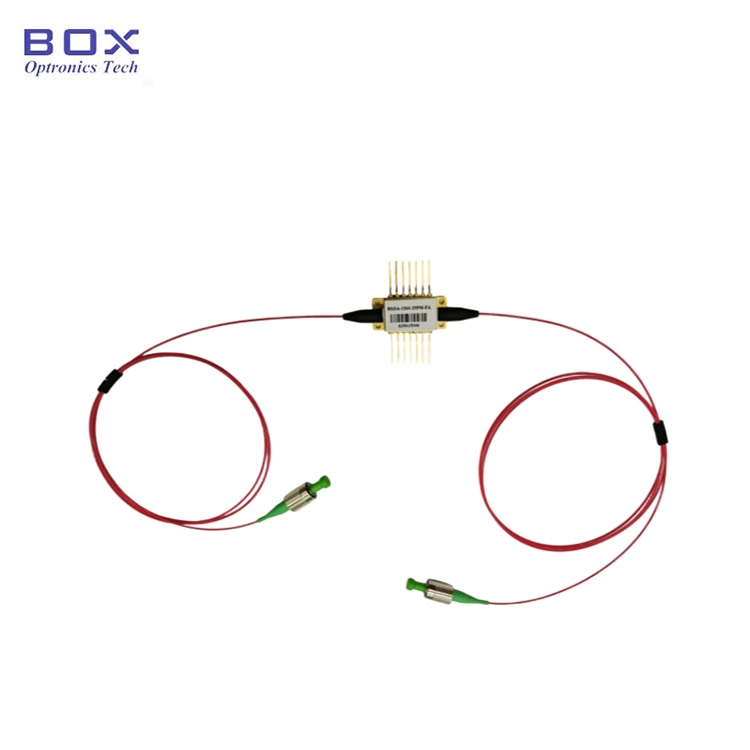

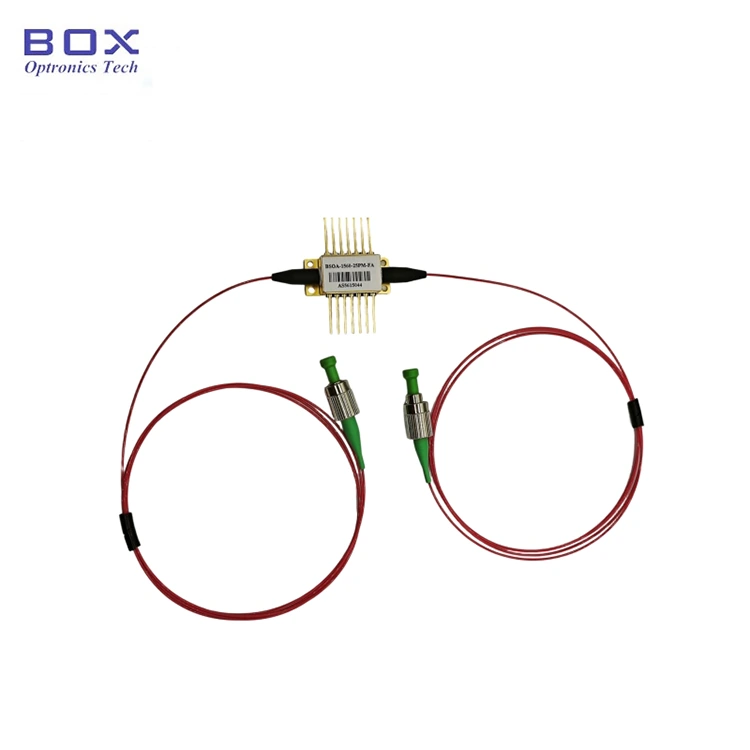

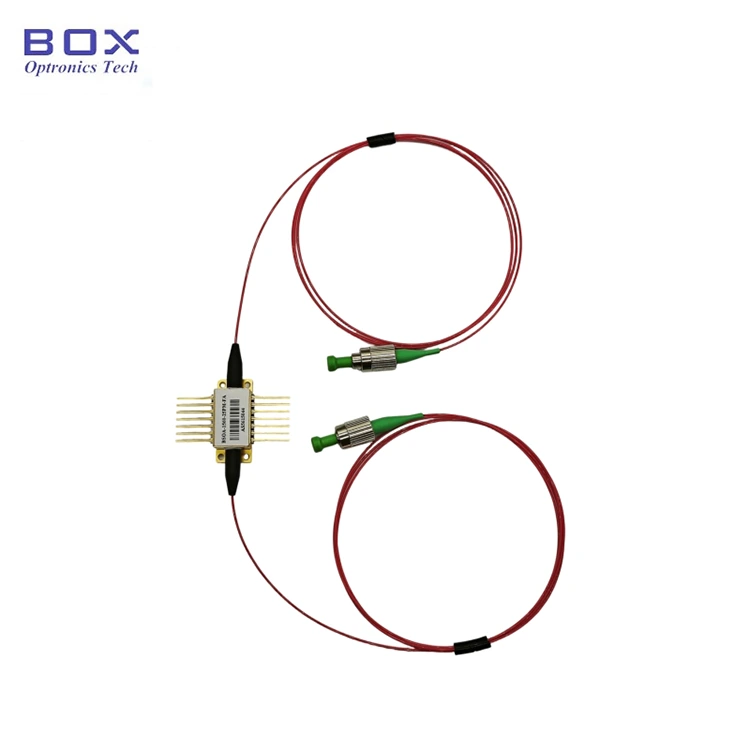

To je 1550nm 23dBm polprevodniški optični ojačevalnik s 14-pinskim metuljčastim paketom. Ima optično moč nasičenja 23dBm, 30~35dB majhno ojačenje signala, tipična pasovna širina ojačenja 100 nm -3 dB in vključuje TEC in termistor za stabilen in gladek spekter. Primerno za nadomestilo za izgubo optične povezave in stikala, optična omrežja WDM in MOPA laserji.

Izdelek Specifikacije

Izdelek Lastnosti

● 40G in 100G C-Band blokirni zaklop ali modulacija;

● Nizka raven hrupa Slika &Majhna odvisnost od polarizacije;

● 14-polni BTF paket s TEC in termistorjem.

Izdelek Aplikacije

● Odškodnina za izgubo optična povezava in stikalo;

● WDM optična vlakna omrežja;

● MOPA (glavni oscilator Ojačevalnik moči) laser.

Izdelek Podrobnosti

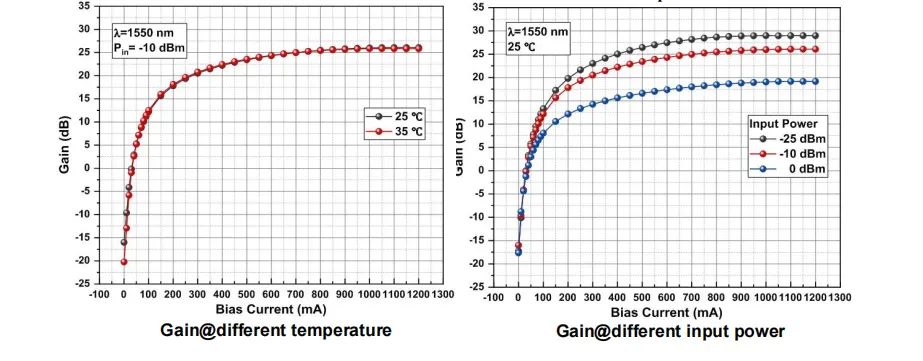

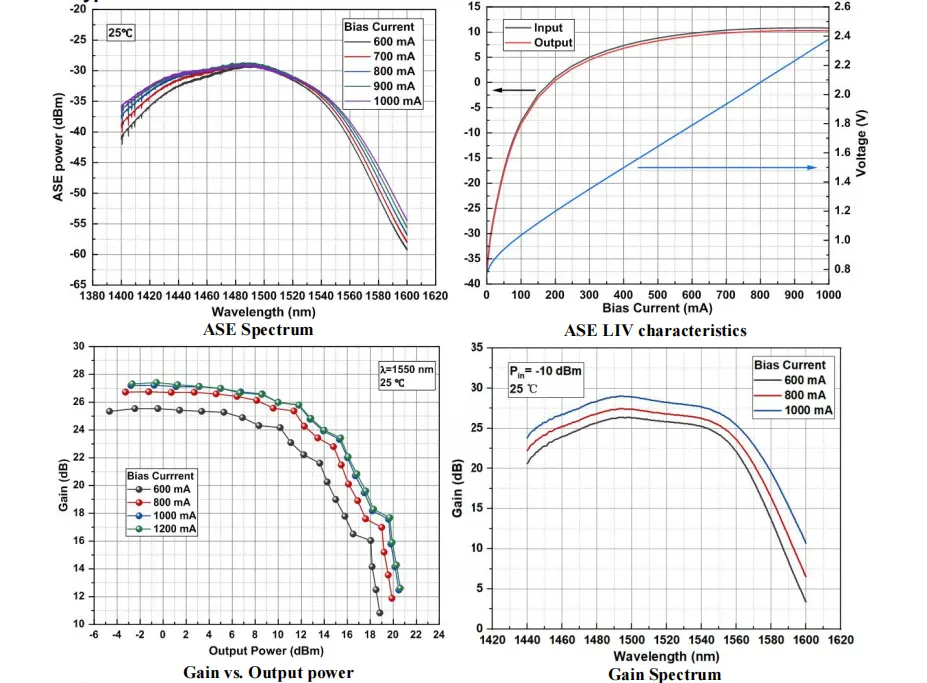

● Tipična karakteristična krivulja

● Risba paketa in definicija PIN-OUT (enota: mm) -1550nm 23dBm Polprevodniški optični ojačevalnik

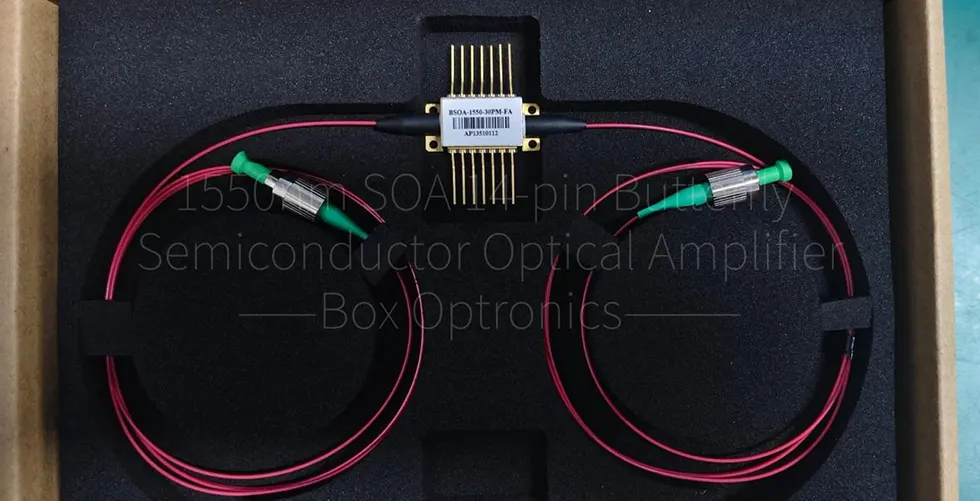

● Primer pakiranja

*Samostojna naprava; brez vgrajenega gonilnik (paket modulov se integrira z gonilnikom ni obvezen).

Naročanje informacije

npr.: BSOA-1550-35PM-FA

(Informacije o naročilu: 1550nm 23dBm polprevodniški optični ojačevalnik, 30~35dB majhno ojačenje signala, optična moč nasičenja 23 dBm, 14-pinski metuljček, z vlaknom SM Hi1060, priključkom FC/APC).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v okviru garancijski rok:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
