1060nm 15dBm polprevodniški optični ojačevalnik

Kazalo

1. Uvedba 1060nm 15dBm polprevodniški optični ojačevalnik

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

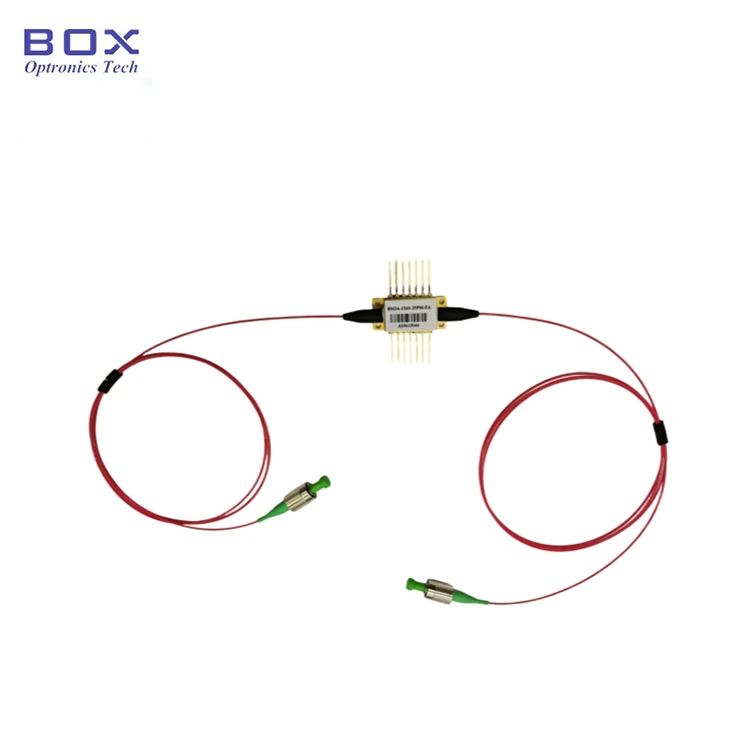

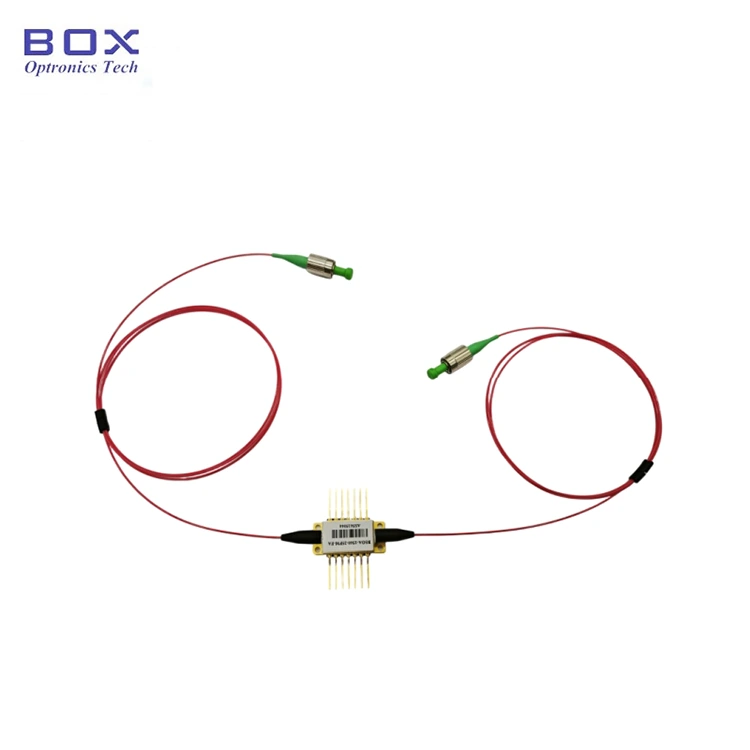

1060nm 15dBm polprevodniški optični ojačevalnik (SOA) s 14-pinskim metuljastim paketom ponuja visoko zmogljivo rešitev za optično ojačanje v območju valovnih dolžin 1060nm. Z izhodno močjo 15 dBm in 25dB ojačanje signala, ta SOA je idealen za aplikacije v optičnih stikalih, medicinski OCT in viri sweep frekvence. Če nožice zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme presegati 10 sekund.

Izdelek Specifikacije

Izdelek Lastnosti

● SMF-28e vlakno s priključkom FC/APC;

● Nizka raven hrupa Slika &Majhna odvisnost od polarizacije;

● 14-polni BTF paket s TEC, termistorjem.

Izdelek Aplikacije

● Odškodnina za izgubo optična povezava in stikalo;

● Medicinski OCT;

● Vir frekvence premikanja, nastavljiv laser.

Izdelek Podrobnosti

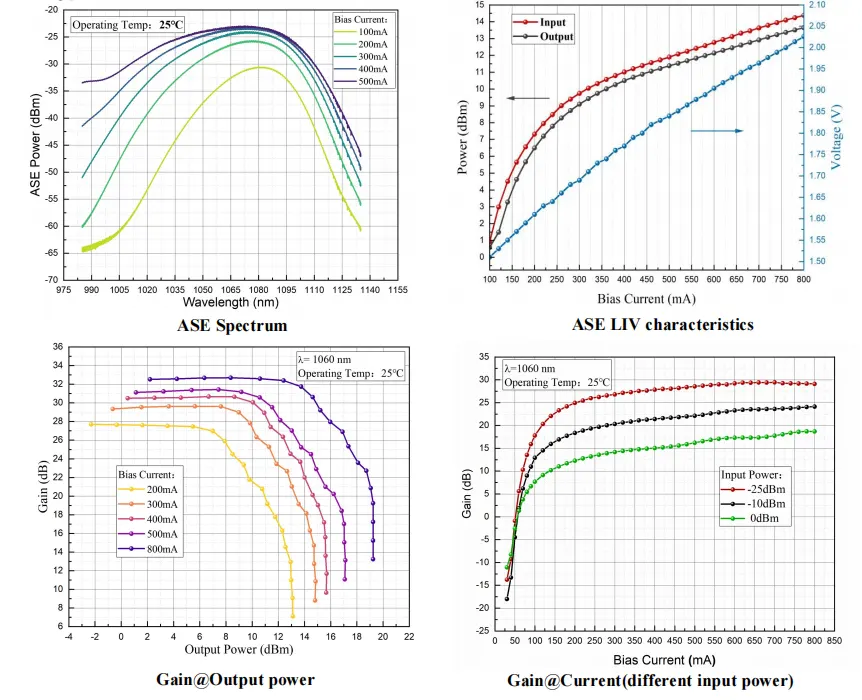

● Tipična karakteristična krivulja

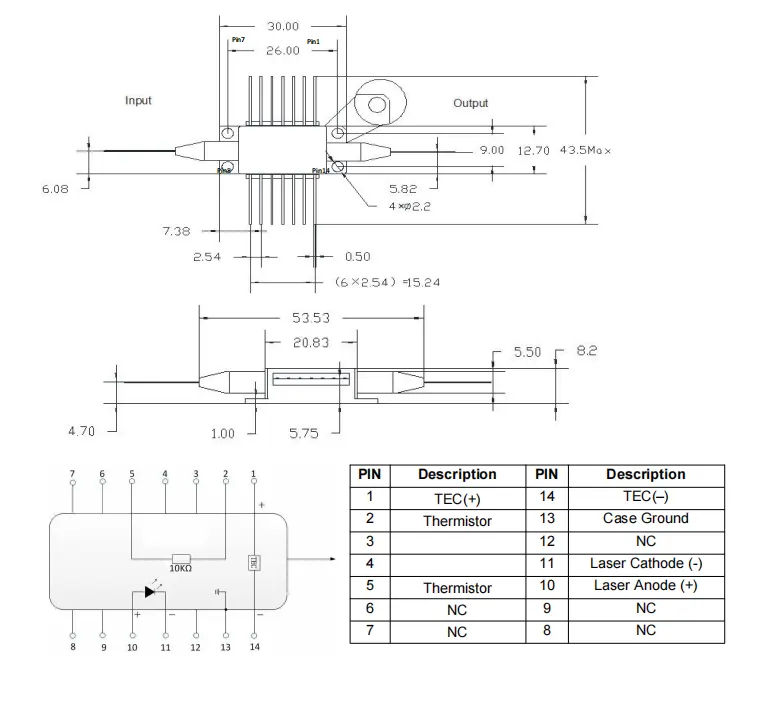

● Risba paketa in definicija PIN-OUT (enota: mm) - 1060nm 15dBm Polprevodniški optični ojačevalnik

Naročanje informacije

npr.: BSOA-1060-25SM-FA

(Informacije o naročilu: 1060nm 15dBm polprevodniški optični ojačevalnik, 25dB majhno ojačenje signala, optična moč nasičenja 15 dBm, 14-pinski metuljasti paket, z SM vlakna, priključek FC/APC).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Delovanje laserja pri prekoračitvi moči in temperature specifikacije, navedene v podatkovnem listu, bodo pospešile staranje laserja in povzroči škodo na napravi.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
