Pregled izdelka - Merilnik optične moči

Box Optronics Optical Power Meter je visoko zmogljiv optoelektronski merilni instrument, zasnovan za natančno zaznavanje in analizo optične moči. Naši merilniki moči, zgrajeni na podlagi visokokakovostnih fotodiodnih detektorjev iz silicija (Si) in indijevega galijevega arzenida (InGaAs), zagotavljajo natančne in zanesljive meritve v ultravijoličnem, vidnem, bližnjem infrardečem in srednjem infrardečem spektralnem območju.

Serija vključuje namizne večkanalne modele (PM-MC-4-B5) za laboratorijsko in proizvodno testiranje ter kompaktne ročne enokanalne modele (PM-SC-1-HD) za testiranje na terenu in kalibracijo na kraju samem. Vse enote imajo intuitivne vmesnike z zaslonom na dotik, statistično analizo v realnem času (trenutno, najmanj, največ, povprečje, od vrha do vrha, standardna deviacija) in povezljivost USB za pridobivanje in analizo podatkov na osnovi osebnega računalnika. Z zamenljivimi detektorskimi glavami, ki podpirajo različne pasove valovnih dolžin in razpone moči, opcijsko integracijsko zasnovo sfere za enotno zbiranje žarkov in prilagodljive dodatke za spajanje vlaken (adapter za gola vlakna in adapter za vlakna FC) je mogoče naše optične merilnike moči konfigurirati tako, da izpolnjujejo posebne zahteve.

Ključne lastnosti - Merilnik optične moči

● Visoka ločljivost meritev: 0,001 dB za natančne odčitke moči

● Širok razpon moči: 1nW~10mW ali 10uW~10W

● Pokritost široke valovne dolžine: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Več faktorjev oblike: Na voljo so namizne (4-kanalne) in ročne (1-kanalne) konfiguracije

● Vgrajena statistična analiza moči: trenutna vrednost, najmanjša, največja, povprečna, od vrha do vrha, standardna deviacija

● Nastavljiv interval vzorčenja podatkov: 0,1 s do 1 s

● Intuitiven uporabniški vmesnik z zaslonom na dotik in prikazom v realnem času

● USB povezljivost z gostiteljsko programsko opremo za beleženje podatkov in grafično analizo

● Analogni napetostni izhod (0~2,5 V) prek BNC/SMA

● Združljivo z dodatki adapterja za gola vlakna (BFA) in adapterja FC (FCA).

● Kompaktna, robustna oblika, primerna za laboratorijska in industrijska okolja

● Merilna negotovost: ±5%

Tipične aplikacije - merilnik optične moči

● Testiranje in karakterizacija optičnih komponent (laserske diode, vlakna, ojačevalniki, izolatorji)

● Lasersko preverjanje izhodne moči in spremljanje stabilnosti

● Poravnava optičnih vlaken in merjenje izgub

● Raziskovalni in razvojni laboratoriji v fotoniki in optoelektroniki

● Nadzor kakovosti in testiranje industrijske laserske proizvodne linije

● Kalibracija in validacija optičnega senzorja

● Testiranje telekomunikacijskih komponent (CWDM, DWDM, oddajniki-sprejemniki)

● Izobraževalni in univerzitetni optični laboratoriji

● Servis na terenu in kalibracija opreme na kraju samem

Tehnične specifikacije - merilnik optične moči

Specifikacije detektorja (T=25°C)

Specifikacije gostiteljske enote

Specifikacije dodatne opreme

Podrobnosti o izdelku - Merilnik optične moči

Kaj je optični merilnik moči?

Optični merilnik moči je natančen optoelektronski instrument, zasnovan za merjenje moči optičnih signalov, običajno iz laserjev, svetlečih diod (LED) ali prenosnih sistemov z optičnimi vlakni.

Sestavljen je iz dveh primarnih komponent: glave kalibriranega fotodiodnega senzorja, ki pretvori vhodno optično moč v električni tok, in enote za prikaz/procesiranje, ki ojača, digitalizira in prikaže izmerjeno vrednost moči v enotah, kot so vati (W), milivati ​​(mW) ali decibeli glede na 1 mW (dBm).

Optični merilniki moči so temeljna orodja pri raziskavah fotonike, komunikacijah z optičnimi vlakni, laserski proizvodnji in nadzoru kakovosti. Uporabljajo se za karakterizacijo laserskega izhoda, merjenje izgube pri vstavitvi vlaken, merjenje izhodne moči in ojačanja optičnega ojačevalnika ter preverjanje proračuna moči na ravni sistema.

Izbira materiala detektorja (silicij za vidno/NIR, InGaAs za NIR/SWIR) določa razpon valovnih dolžin in občutljivost instrumenta.

Pregled serije izdelkov

Box Optronics ponuja modularno platformo za merjenje optične moči z zamenljivimi detektorskimi glavami in dvema možnostma gostiteljske enote, kar strankam omogoča konfiguracijo sistema, optimiziranega za njihove specifične merilne zahteve:

Detektorske glave

• PMS-4011-2040: silicijev fotodiodni detektor z integrirano kroglo, ki pokriva 400~1100nm z razponom moči od -20~+40dBm (10μW~10W). Idealen za meritve laserske moči v vidnem in bližnjem infrardečem območju.

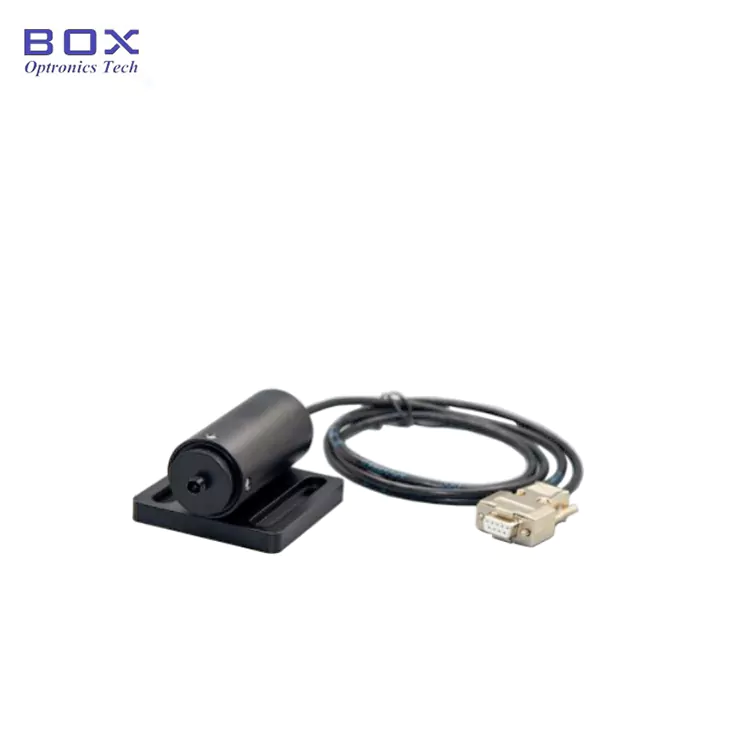

• PMS-9016-6010: InGaAs fotodiodni detektor (brez integrirne krogle), ki pokriva 900~1650nm z razširjenim nizkoenergetskim območjem od -60~+10dBm (1nW~10mW). Optimiziran za visoko občutljive meritve v telekomunikacijskem pasu.

• PMS-9016-2043: InGaAs fotodiodni detektor z integrirano kroglo, ki pokriva 900~1650nm s širokim razponom moči od -20~+43dBm (10μW~20W). Primerno za splošno testiranje telekomunikacij in podatkovnih komunikacij.

• PMS-1122-2040: InGaAs fotodiodni detektor s podaljšano valovno dolžino z integrirano kroglo, ki pokriva 1100~2200nm z razponom moči od -20~+40dBm (10μW~10W). Zasnovan za kratkovalovne infrardeče (SWIR) aplikacije.

Gostiteljske enote

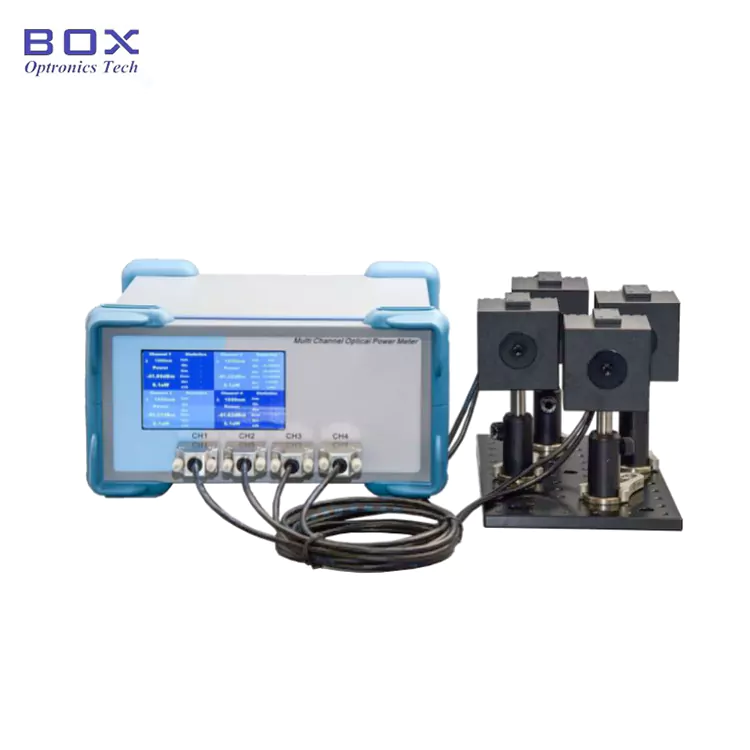

• PM-MC-4-B5 (namizni večkanalni): štirikanalna namizna enota z velikim zaslonom na dotik, ki podpira sočasno merjenje do štirih detektorskih kanalov. Idealen za laboratorijske nastavitve, proizvodne preskusne postaje in aplikacije, ki zahtevajo večtočkovno spremljanje.

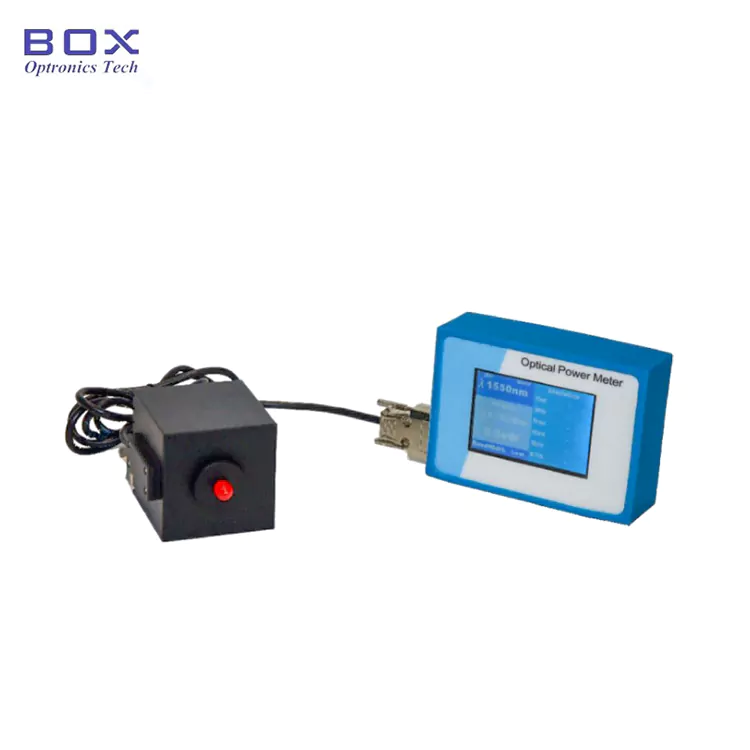

• PM-SC-1-HD (Ročna enokanalna): Kompaktna enokanalna ročna enota z vmesnikom z zaslonom na dotik, zasnovana za prenosljivost in uporabo na terenu. Popoln za kalibracijo na kraju samem, storitve na terenu in aplikacije za mobilno testiranje.

Informacije o naročanju - optični merilnik moči

Nomenklatura modela

Konvencija o poimenovanju gostiteljske enote

PM - XX - X - XX

Primer: PM-MC-4-B5

Konvencija o poimenovanju detektorjev

PMS - XXXX - XXXX - XX

Primer: PMS-9016-2040-FC

Podatkovni list in programska oprema - optični merilnik moči

Podatkovni list

· Daljinsko upravljanje prek vmesnika USB. Povezava za prenos programske opreme za osebni računalnik je priložena nakupu.

Pogoji ponudbe in plačila

Pogoji ponudbe

· EXW

· DAP

· FOB

· Drugi pogoji: kontaktirajte nas, da se pogovorimo.

Plačilni pogoji

· PayPal: hitro in varno plačilo vzorcev in majhnih naročil

· T/T (bančno nakazilo): standardni način plačila za običajna proizvodna naročila

· Alibaba Trade Assurance: Varna zaščita naročil za spletne transakcije z garancijo kupca

· Kreditna kartica: na voljo prek platform PayPal in Alibaba

· Prilagodljivi plačilni pogoji: po dogovoru

Čas izvedbe

· Standardne enote (modeli na zalogi): 3~5 delovnih dni

· Standardna proizvodnja: 10~15 delovnih dni

· Količinska naročila: kontaktirajte za urnik proizvodnje

· Mednarodno pošiljanje: ~5 delovnih dni (DHL/UPS/FedEx express)

· Hitra storitev: na voljo na zahtevo

Opombe o delovanju in ravnanje - Merilnik optične moči

Varnostni ukrepi

· Nikoli ne glejte neposredno v aktivni laserski žarek ali optična izhodna vrata

· Vedno upoštevajte ustrezne laserske varnostne protokole in nosite ustrezna laserska zaščitna očala

· Ne prekoračite največje nazivne moči za uporabljeni model detektorja

· Pred čiščenjem ali servisiranjem enote odklopite napajanje

· Uporabljajte samo predpisano napajanje, da preprečite poškodbe instrumenta

Nega in vzdrževanje detektorja

· Odprtina detektorja naj bo čista in brez prahu, olja in umazanije

· Pri čiščenju površine detektorja uporabljajte čiste robčke, ki ne puščajo vlaken, in ustrezno raztopino za optično čiščenje

· Ko detektor ni v uporabi, vedno zamenjajte zaščitne pokrovčke

· Izogibajte se dotikanju aktivne površine detektorja s prsti ali orodjem

· Pred vstavljanjem očistite optične konektorje z ustreznimi čistilnimi orodji

· Pazite, da vam detektor ne pade na tla in ga ne izpostavljajte mehanskim udarcem

· Ko ni v uporabi, hranite v čistem in suhem okolju

· Priporočeno letno ponovno umerjanje

Zagotavljanje kakovosti

Box Optronics je zavezan zagotavljanju visokokakovostnih optičnih testnih in merilnih instrumentov z zanesljivim in doslednim delovanjem. Vsi naši optični merilniki moči so pred odpremo podvrženi strogim postopkom testiranja, kalibracije in kontrole kakovosti.

Garancija

· 12-mesečna omejena garancija od datuma dostave

· Garancija pokriva napake v materialu in izdelavi

· Brezplačno popravilo ali zamenjava za okvarjene enote pod garancijo

· Garancija ne pokriva škode zaradi napačne uporabe, napačnega ravnanja, nepooblaščenega spreminjanja ali običajne obrabe potrošnega materiala
