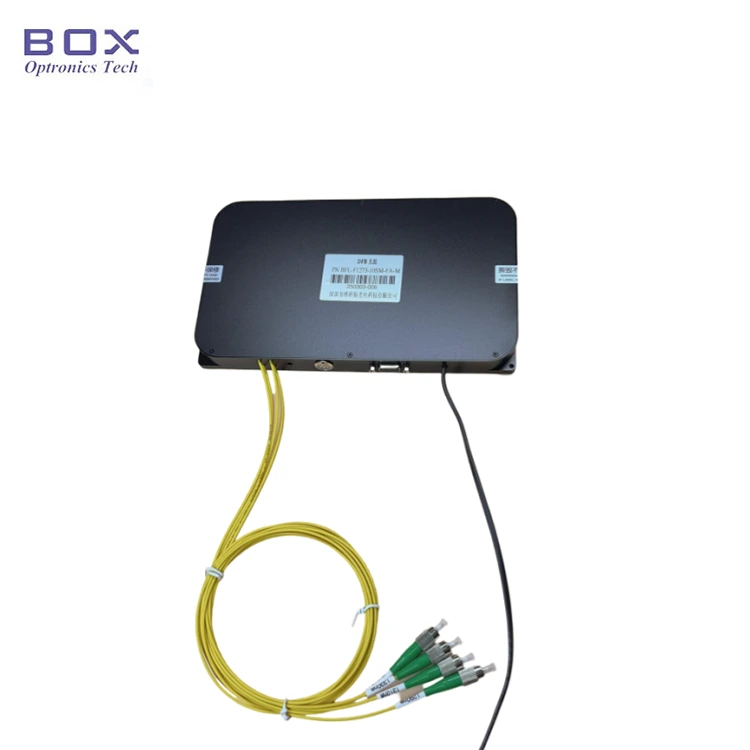

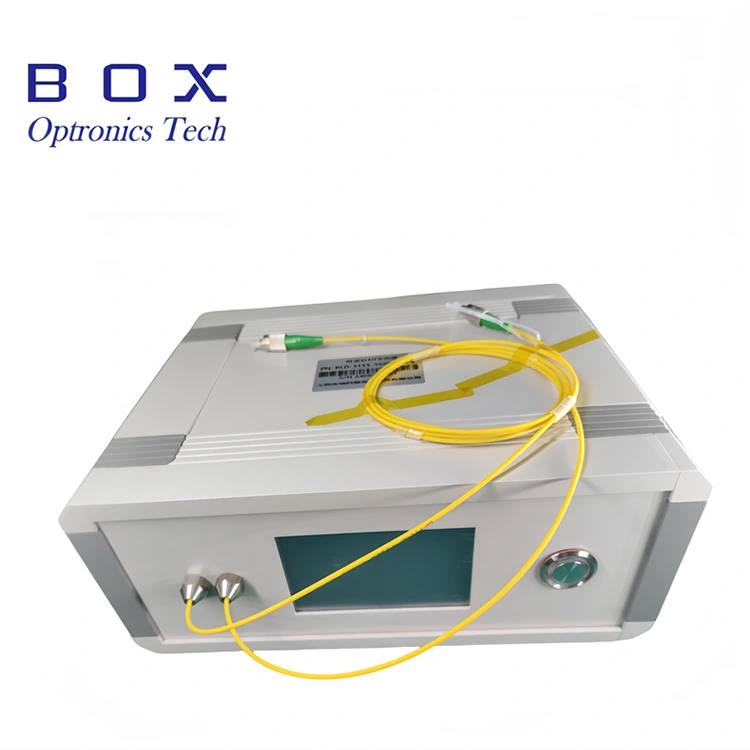

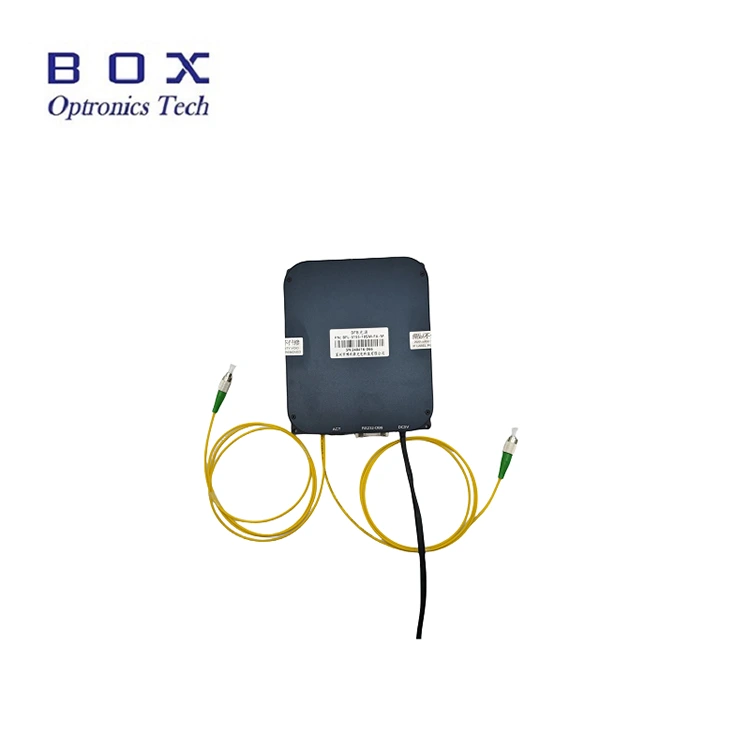

To je večkanalni laserski vir DFB s prosto nastavljivimi valovnimi dolžinami in neprekinjenim (CW) delovanjem. Razpoložljive možnosti valovnih dolžin vključujejo CWDM (1270~1650 nm), DWDM ITU kanale 18~64, valovne dolžine LAN-WDM, kot tudi posebne valovne dolžine, kot sta 1030 nm in 1064 nm. Izdelek je na voljo v dveh konfiguracijah: samostojna namizna enota ali integrabilna modularna možnost; opremljen s komunikacijskimi vmesniki in programsko opremo za spremljanje. Uporabniki lahko izbirajo med fiksno izhodno močjo ali konfiguracijo z nastavljivo močjo. Ta večkanalni laserski vir DFB podpira delovanje kot enokanalni vir svetlobe ali hkraten izhod prek več kanalov.
|
Parameter |
Enota |
Dvojni kanali |
Štirje kanali |
Opomba |
|
Delovna valovna dolžina |
nm |
1310/1550 |
1270/1290/1310/1330 |
prilagodljiv |
|
Izbirna valovna dolžina |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
Vrsta DFB |
|
|
Izhodna moč |
mW |
10/20/Drugo |
prilagodljiv |
|
|
Stranski način Razmerje zatiranja |
dB |
>30 |
|
|
|
Delovni način |
- |
CW |
|
|
|
Območje nastavitve moči |
- |
10~100 % |
|
|
|
Kratkoročna stabilnost (15 minut) |
dB |
≤±0,02 Ekvivalent ≤±0,5% |
|
|
|
Dolgoročna stabilnost (8 ur) |
dB |
≤±0,05 Ekvivalent ≤±1,2 % |
|
|
|
Priključek |
- |
FC/APC |
prilagodljiv |
|
|
Vrsta vlaken |
- |
Hi1060/SMF-28/PM1550 |
prilagodljiv |
|
|
Paket |
mm |
195(Š)×220(G)×120(V) |
Namizna plošča |
|
|
150(Š)×125 (D)×20 (V) |
Modul |
|||
|
Napajanje |
V |
AC 110~240V, <20W |
Namizna plošča |
|
|
DC 5V/4A, <15W |
Modul |
|||
|
Poraba energije |
W |
≤60 |
|
|
|
Delovno temperaturno območje |
℃ |
-5 ~+55 |
|
|
|
Temperaturno območje shranjevanja |
℃ |
-40 ~+85 |
|
|
● Prilagodljive valovne dolžine in izhodne moči;
● 2~16 kanalov na voljo;
● Fiksna ali nastavljiva izhodna moč;
● Visoka izhodna stabilnost, majhna velikost in hiter zagon.
● WDM, AWG, diferencialna izguba naprave PLC, zaznavanje povratne izgube;
● Oftalmološki OCT;
● Kalibracija naprav z vlakni in sistemi za testiranje pasivnih komponent.
● Razpoložljive valovne dolžine (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

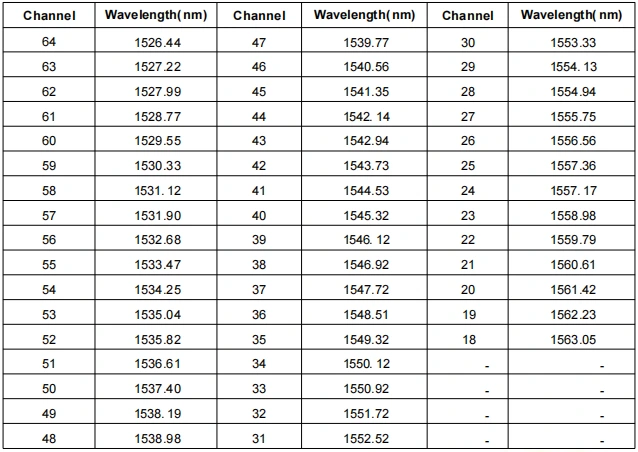

● ITU kanal 18~64 valovnih dolžin (mm):

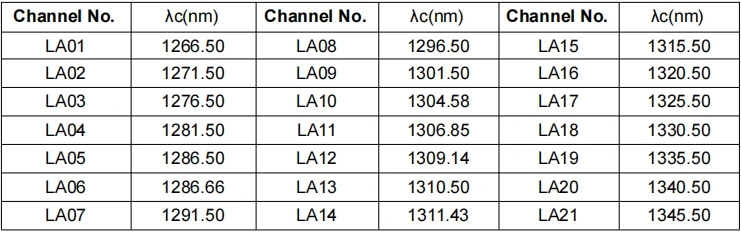

● Valovne dolžine LAN-WDM (mm):
Korak 1. Razpakiranje: Pred montažo preverite, ali so vsi dodatki popolni.
2. korak. Napajanje: Povezano z enosmernim stikalnim napajalnikom ali reguliranim napajalnikom, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)
3. korak. Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.
Setp4. Povežite se z gostiteljskim računalnikom: s podatkovnim kablom USB-RS485 DB9 povežite večkanalni laserski vir DFB in računalnik; računalnik mora najprej namestiti namenski gonilnik za zaporedna vrata, da prepozna podatkovni kabel za zaporedna vrata, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

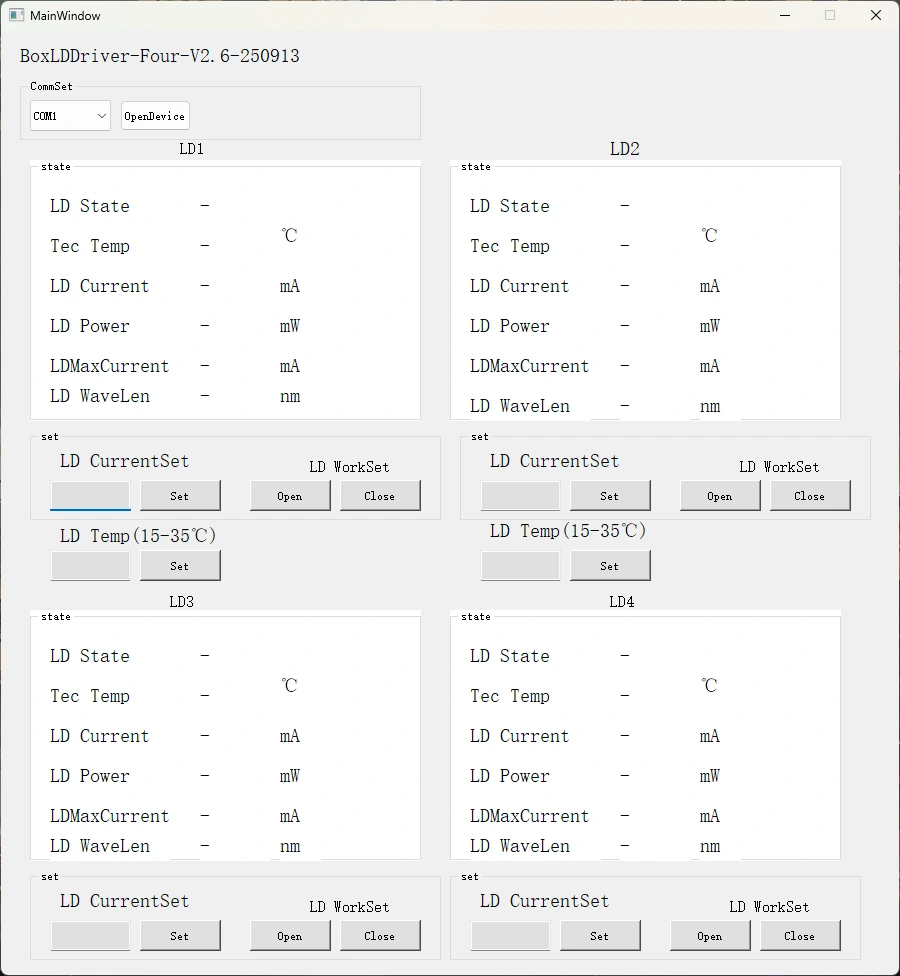

5. korak. Programska oprema za nadzor: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor toka LD in temperature LD večkanalnega laserskega vira DFB. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečajte pogonski tok. Ne uporabite polnega toka takoj.)
