Nastavljiv laserski modul C-pasu

Pregled izdelka-Nastavljiv laserski modul C-pasu

Nastavljiv laserski modul C-pasu (serija ATLS4 / HTLS4) podjetja Box Optronics je kompakten integriran nastavljiv laserski modul, ki pokriva celotno območje valovnih dolžin C-pasu in izhod, povezan z vlakni.

Model ATLS4 je optimiziran za natančno uravnavanje valovne dolžine, saj zagotavlja tipično velikost koraka valovne dolžine 10 pm, preklopni čas valovne dolžine ≤100 µs in zmogljivost ozke širine črte pod 5 MHz. Idealen je za aplikacije, ki zahtevajo visoko spektralno natančnost, vključno z zasliševanjem FBG, karakterizacijo ozkopasovnega optičnega filtra, testiranjem komponent DWDM in natančnimi fotonskimi meritvami.

Model HTLS4 je zasnovan za aplikacije hitrega skeniranja valovnih dolžin, ki se ponaša s hitrim odzivom na uravnavanje valovne dolžine do 1 µs, zmožnostjo skeniranja pri visoki hitrosti, ki presega 1000 nm/s, in širino črte približno 1 MHz. Optimiziran je za dinamično zaznavanje FBG, testiranje optičnih komponent z visoko zmogljivostjo in aplikacije za hitro spektralno zajemanje.

Oba modela imata enak mehanski paket, električni vmesnik in izhodno konfiguracijo optičnih vlaken, kar omogoča oblikovalcem sistema, da izberejo ustrezno stopnjo zmogljivosti glede na zahteve aplikacije brez spreminjanja zasnove mehanske ali električne integracije.

Ključne značilnosti - nastavljiv laserski modul C-pasu

• Široko območje uravnavanja valovne dolžine pasu C: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Visoka natančnost valovne dolžine: ±10pm absolutno, ±2pm stabilnost, <3pm ponovljivost

• Hitra hitrost uglaševanja: ≤100µs (ATLS4) / ≤1µs (HTLS4) na korak

• Visoka hitrost skeniranja: >40 nm/s pri koraku 10 pm (ATLS4) / > 1000 nm/s pri koraku 20 pm (HTLS4)

• Fini korak valovne dolžine: tipično 10 pm (ATLS4) / tipično 20 pm (HTLS4)

• Visoka izhodna moč: >10dBm(10mW) v celotnem območju uglaševanja

• Odlična stabilnost moči: ±0,05dBm

• Dobra enakomernost moči: ≤±0,3 dB

• Visoko razmerje zatiranja stranskega načina: >35dB (ATLS4) / >40dB (HTLS4)

• Hrup nizke relativne intenzivnosti: <-135dB/Hz

• Ozka širina črte: <5MHz (ATLS4) / ~1MHz tipično (HTLS4), statično

• Standardni izhod za optični konektor FC/APC

• Faktor oblike kompaktnega modula: 134x104x21 mm

• Napajanje 5 V DC, <5 W običajne porabe energije

• Širok razpon delovne temperature: -20°C do +65°C

Tipične aplikacije - nastavljiv laserski modul C-pasu

• Sistemi za demodulacijo in zasliševanje z Braggovimi vlakni (FBG).

• Testiranje in karakterizacija optičnih pasivnih naprav (vstavljena izguba, povratna izguba, odziv filtra)

• Testiranje komponent DWDM in multiplekserja z delitvijo valovnih dolžin

• Sistemi zaznavanja z optičnimi vlakni za merjenje temperature, napetosti in vibracij

• Spremljanje strukturnega zdravja mostov, predorov, cevovodov in lopatic vetrnih turbin

• Nastavljivi laserski viri za merjenje in analizo optičnega spektra

• Raziskave in razvoj v laboratorijih za fotoniko in optično komunikacijo

• Integracija OEM v optično testno in merilno opremo

Specifikacije izdelka - nastavljiv laserski modul C-pasu

Optične specifikacije in specifikacije valovne dolžine

Mehanske in električne specifikacije

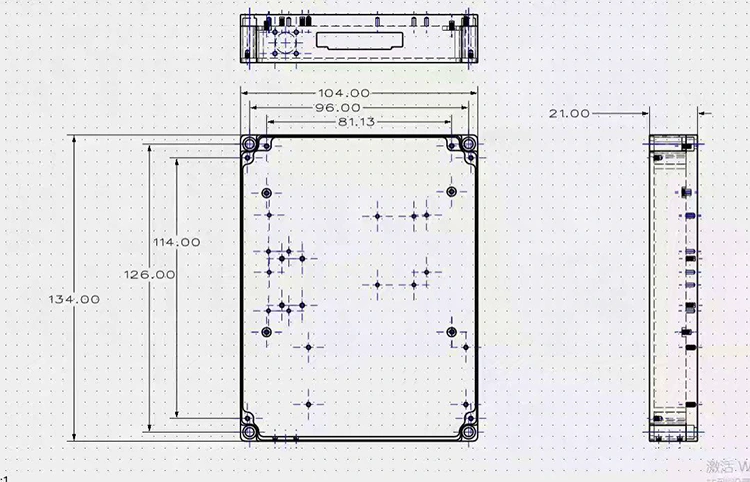

Dimenzije paketa - nastavljiv laserski modul C-pasu

Dimenzije modula: 134 mm (D) × 104 mm (Š) × 21 mm (V)

Podatki za naročanje - nastavljiv laserski modul C-pasu

Nomenklatura modela

XTLS4-C-pas

Primeri: ATLS4-C-pas, HTLS4-C-pas

Pogosto zastavljena vprašanja (FAQ) - Nastavljiv laserski modul C-pasu

V: Kakšna je razlika med modeloma ATLS4 in HTLS4?

O: ATLS4 in HTLS4 imata enak mehanski paket, električni vmesnik in optični izhod, vendar se razlikujeta v hitrosti uglaševanja, velikosti koraka in zmogljivosti širine črte.

Standardna različica ATLS4 zagotavlja velikost koraka valovne dolžine 10 pm, preklopni čas valovne dolžine v enem koraku ≤100 µs, hitrost skeniranja >40 nm/s (korak 10 pm) in ozko širino črte <5 MHz, zaradi česar je idealen za spektralne meritve visoke ločljivosti in natančno optično karakterizacijo.

Visokohitrostna različica HTLS4 zagotavlja ≤1 µs preklopni čas valovne dolžine v enem koraku in hitrost skeniranja >1000 nm/s z ločljivostjo korakov valovne dolžine 20 pm, zaradi česar je idealna za hitro zasliševanje FBG, dinamično zaznavanje vlaken in testiranje optičnih komponent z visoko zmogljivostjo.

Izberite model na podlagi zahtev vaše aplikacije glede hitrosti skeniranja, ločljivosti valovne dolžine in razmerja med signalom in šumom.

V: Ali je mogoče ta nastavljivi laserski vir uporabiti za sisteme zasliševanja FBG?

O: Da. Nastavljivi laserski moduli ATLS4 in HTLS4 so široko primerni za sisteme zasliševanja FBG. Njihova zmožnost natančnega prilagajanja valovne dolžine, visoka ločljivost valovne dolžine in stabilen optični izhod omogočajo natančno sledenje premikom valovnih dolžin FBG, ki jih povzročajo spremembe temperature, napetosti in vibracij. ATLS4 je optimiziran za spektralno analizo visoke ločljivosti, medtem ko HTLS4 zagotavlja zmožnost hitrega skeniranja za dinamično zaznavanje FBG in meritve z visoko zmogljivostjo.

V: Kakšna je izhodna moč in ravnost moči?

O: Oba modela zagotavljata >10dBm izhodne moči v celotnem območju uglaševanja, s stabilnostjo moči ±0,05dBm in enakomernostjo moči ≤±0,3dB. Vgrajena zanka za nadzor moči vzdržuje dosledno izhodno moč, ko se valovna dolžina nastavlja, kar zmanjšuje napake pri meritvah, ki jih povzroči nihanje moči.

V: Kakšna je najmanjša količina naročila (MOQ)?

O: MOQ je 1 enota. Podpiramo prilagodljive količine naročil, od posameznih enot za raziskave in razvoj ter izdelavo prototipov do množične proizvodnje za integracijo OEM. Obrnite se na našo prodajno ekipo za točno ceno za zahtevano količino.

Nastavljiv laserski modul C-pasu s podatkovnim listom

ATLS4-C-Band nastavljiv laserski modul

HTLS4-C-Band nastavljiv laserski modul

Nastavljiv laserski modul s časovnim pasom C

• Standardna proizvodnja: 1~2 tedna

• Količinska naročila: kontaktirajte nas za urnik proizvodnje

• Naročila po meri: 3~4 tedne

• Mednarodno pošiljanje: ~5 delovnih dni (DHL/UPS/FedEx Express)

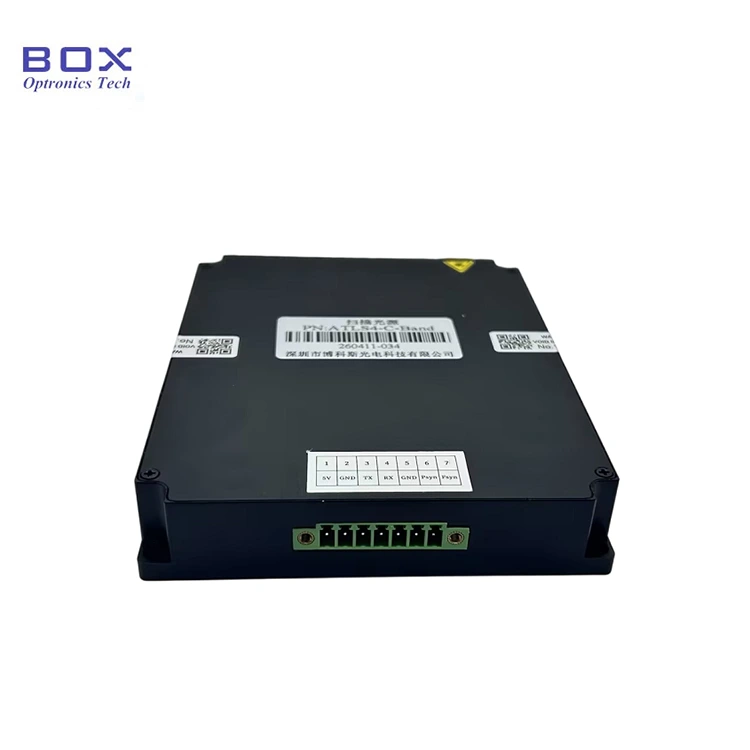

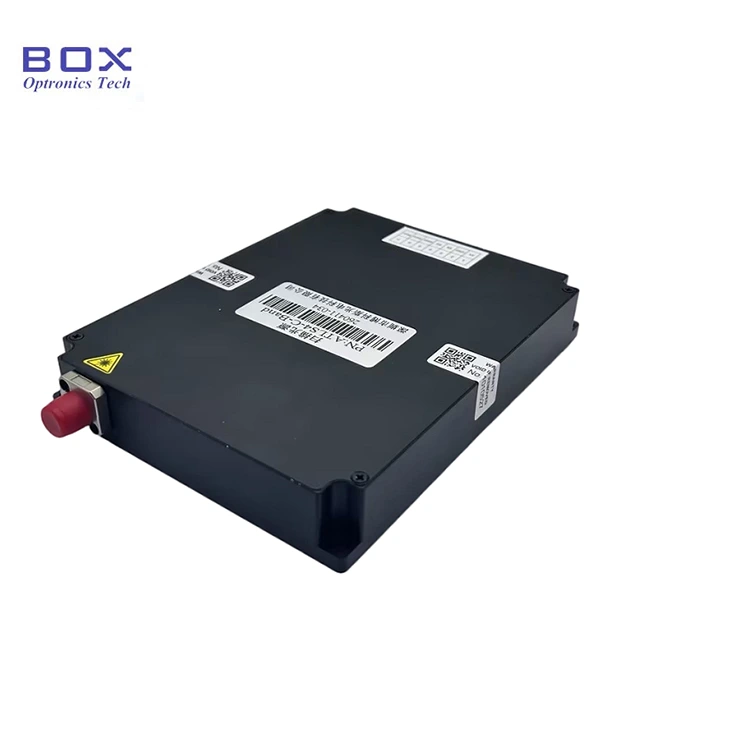

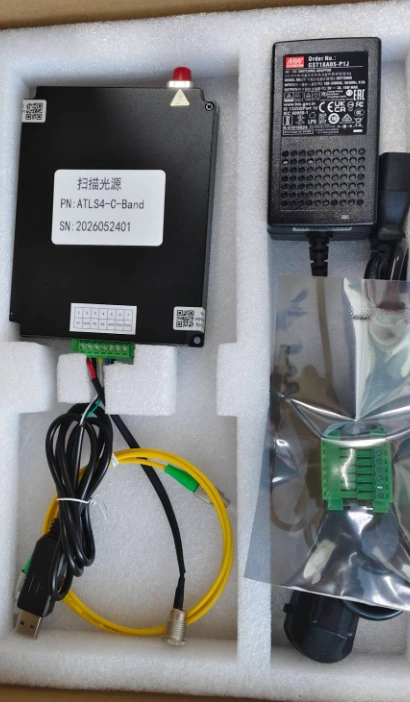

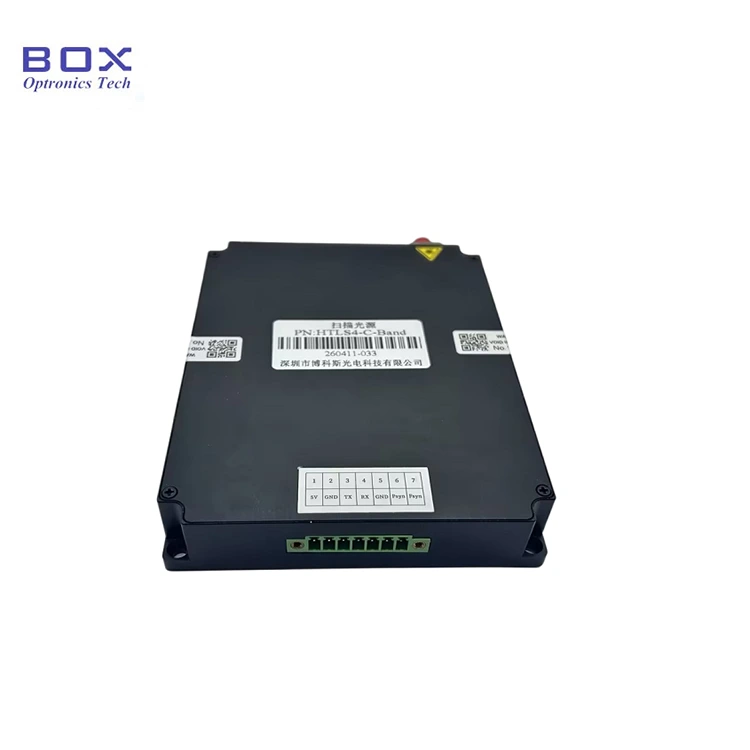

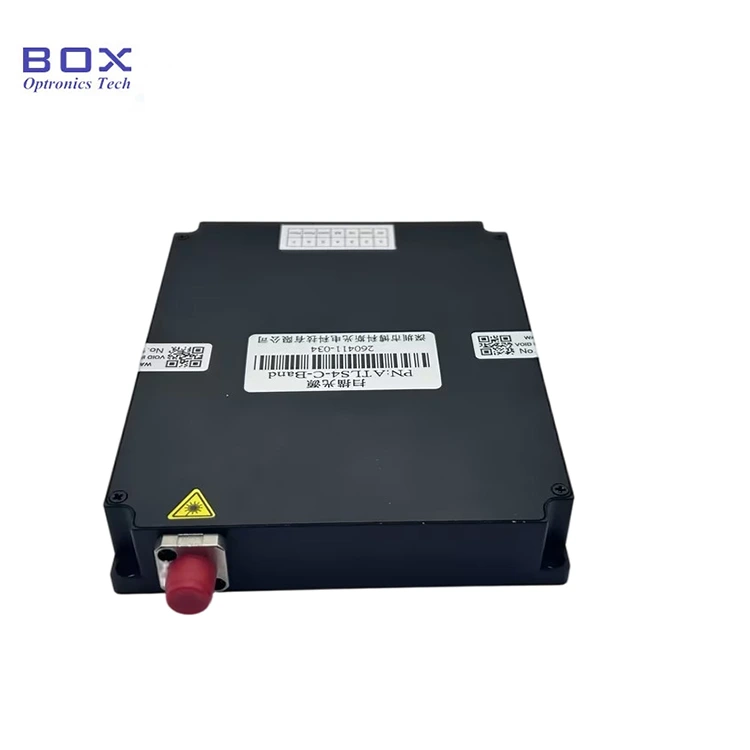

Fotografija dejanskega nastavljivega laserskega modula C-pasu
