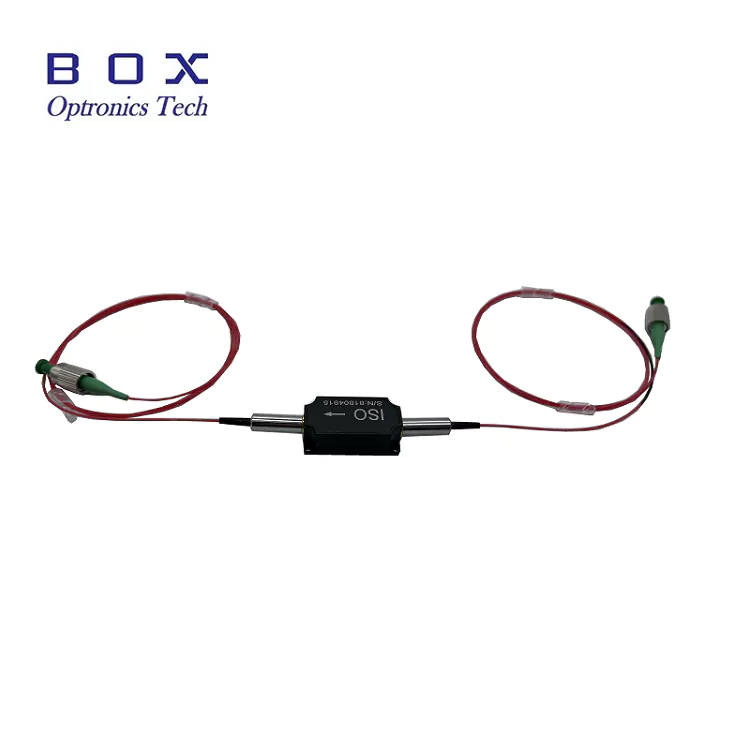

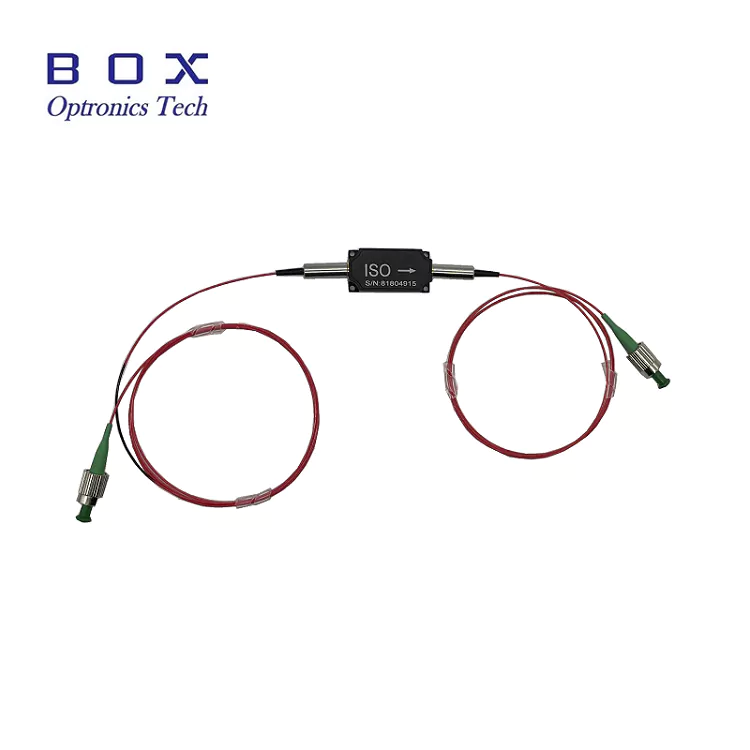

850nm High Power Circulator

Box Optronics dobavlja 850nm High Power Circulator, visoko zmogljivo pasivno optično komponento, zasnovano za natančen nadzor smeri svetlobe v sistemih z optičnimi vlakni. Ta 3-portna obtočna črpalka omogoča nevzajemen prenos, usmerjanje optičnih signalov od vrat do vrat na zaporedni način, hkrati pa ohranja odlično optično zmogljivost.

Ta obtočna črpalka ima značilno nizko vneseno izgubo kot 1,0 dB, visoko izolacijo tipičnih 25 dB in visoko povratno izgubo najmanj 45 dB, zato je idealna za visokozmogljive 850nm aplikacije. Podpira skupno povprečno moč do 500 mW/1 W/5 W/10 W prek vrat, zaradi česar je primeren za zahtevne optične laserje in ojačevalne sisteme.

Visoko zmogljiva obtočna črpalka 850 nm, ki je v kompaktnem ohišju 58 × 28 × 26 mm s 780-HP fiber pigtails, ponuja stabilnost in zanesljivo dolgoročno delovanje.

Ključne značilnosti

• Visoka izolacija: 25 dB tipična največja izolacija, 22 dB najmanj

• Nizka vstavljena izguba: tipično 1,0 dB, največ 1,5 dB

• Visoka povratna izguba: najmanj 45 dB (vhod/izhod)

• Izguba, odvisna od nizke polarizacije (PDL): ≤0,15 dB

• Upravljanje z visoko močjo: do 500 mW, 1 W, 5 W, 10 W

• Zmogljivost visoke konične moči: <10kW za ns impulzno delovanje

• Visoko zatiranje preslušavanja: najmanj 45 dB

• Kompaktna in robustna zasnova paketa: 58×28×26 mm

• 780-HP fiber pigtails za aplikacije z visoko močjo

• Odlična zanesljivost in dolgoročna stabilnost

• 3-portni nerecipročni prenos svetlobe

• Širok razpon delovne temperature: +10°C do +50°C

Tipične aplikacije

• Sistemi zaznavanja z optičnimi vlakni

• Instrumenti in oprema za testiranje optičnih vlaken

• 850nm optični laserski sistemi

• Sistemi za biomedicinsko slikanje in OCT

• Raziskovalni in razvojni laboratoriji

• Laserska zaščita s porazdeljeno povratno informacijo (DFB).

Tehnične specifikacije

Optične specifikacije (T=25°C)

Mehanske in okoljske specifikacije

*Opomba: Zgornje specifikacije veljajo za naprave brez priključkov. Pri napravah s konektorji je moč upravljanja omejena na 1 W, vstavljena izguba je 0,3 dB višja, povratna izguba je 5 dB nižja in razmerje ugasnitve je 2 dB nižje.

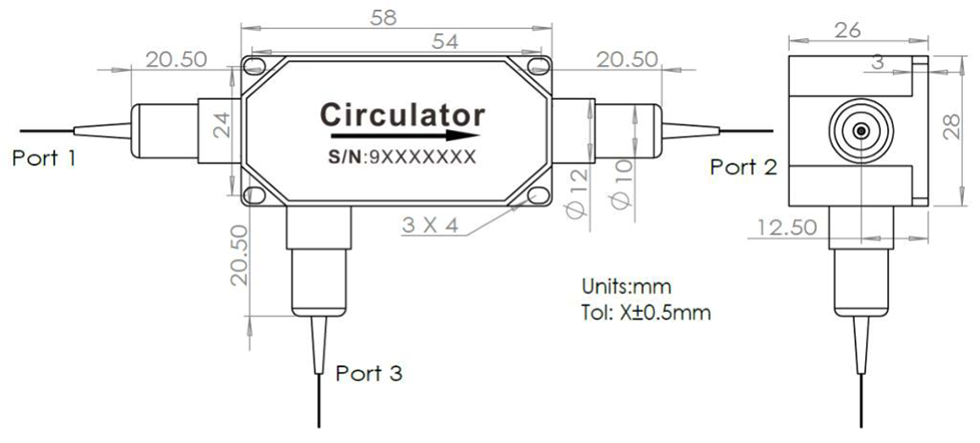

Dimenzije paketa

850nm High Power Circulator je pakiran v kompaktno, robustno ohišje z naslednjimi merami (enota: mm):

• Velikost paketa: 58 × 28 × 26 mm

• 3-vratna konfiguracija z optičnimi pletenicami

• 4 montažne luknje za varno namestitev

• Toleranca: ±0,5 mm

Konfiguracija vrat

Ta 3-portni optični krožnik omogoča enosmerno usmerjanje optičnega signala v zaporedju 1 → 2 → 3 → 1:

• Vrata 1 → Vrata 2: prenos naprej z nizko vstavljeno izgubo

• Vrata 2 → Vrata 3: Usmerjanje nazaj razpršenih/odbitih signalov

• Vrata 3 → Vrata 1: prenos naprej, ki zaključi krožno zanko, hkrati pa ohranja visoko izolacijo v povratnih poteh

Naprava uporablja nerecipročno optično zasnovo, ki zagotavlja usmerjeno širjenje signala in učinkovito izolacijo med nesosednjimi vrati, zaradi česar je idealna za zaznavanje vlaken, lasersko zaščito in optične merilne sisteme.

Načelo delovanja

Visokozmogljivi optični krožnik 850 nm je pasivna večportna nerecipročna naprava, ki usmerja optične signale v zaporedni smeri 1 → 2 → 3 → 1, kar omogoča upravljanje usmerjenega signala v sistemih z optičnimi vlakni.

Naprava temelji na Faradayevem rotacijskem učinku v kombinaciji s polarizacijsko odvisnimi komponentami za optično usmerjanje.

Načelo delovanja:

•Faradayev rotator: uvaja fiksno nerecipročno polarizacijsko rotacijo (običajno 45°), neodvisno od smeri širjenja

• Polarizacijska usmerjevalna optika: neposredni optični signali na podlagi stanja polarizacije

• Nevzajemni prenos: zagotavlja usmerjeno usmerjanje signala z visoko izolacijo med povratnimi potmi širjenja

Ključne funkcije:

• Ločuje optične signale, ki se širijo naprej in nazaj

•Ščiti laserske vire pred povratnimi odboji

• Omogoča dvosmerno delovanje v sistemih za zaznavanje optičnih vlaken in laserskih sistemih

• Podpira usmerjanje signala v merilnih in zaznavnih arhitekturah

Zakaj izbrati Box Optronics?

• Stroga kontrola kakovosti s 100-odstotnim testiranjem pred odpremo

• Konkurenčne cene s stabilno zmožnostjo dostave v razsutem stanju

• Prilagodljive možnosti prilagajanja za valovno dolžino, moč, vlakna in priključke

•7×24 urna tehnična podpora in hitra odzivnost

•Vzorčno testiranje je na voljo za oceno

• Globalno pošiljanje s hitro dostavo DHL, UPS in FedEx

Informacije o naročanju

Nomenklatura modela

HPCIR - XXX - X - X - X - X - XX - XX

Primer: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 nm High Power Circulator, 780-HP vlakna, 900 μm ohlapna cev, 1 m dolžine vlaken, paket 58x28x26 mm, moč upravljanja 10 W, priključek FC/APC

Razpoložljive možnosti prilagajanja

• Sredinska valovna dolžina: 830 nm, 850 nm, druge valovne dolžine so na voljo na zahtevo

• Nazivna moč: 500 mW, 1 W, 5 W, 10 W, večja moč je na voljo za dizajne po meri

•Vrsta vlaken: 780-HP, druga posebna vlakna

• Dolžina vlaken: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (na voljo so dolžine po meri)

• Vrsta pletenice: golo vlakno 250 μm, ohlapna cev 900 μm, ohlapna cev 3,0 mm

• Vrsta priključka: FC/UPC, FC/APC, SC/APC, LC/APC ali priključki po meri

•Velikost paketa: standardne 58x28x26mm ali dimenzije paketa po meri

• Konfiguracije 4-portne obtočne črpalke so na voljo na zahtevo

Za zahteve po meri se obrnite na našo prodajno ekipo.

Podatkovni list in poročilo o preskusu

Vsak 850nm High Power Circulator je dobavljen z izčrpnim poročilom o preskusu, ki dokumentira izmerjene parametre delovanja. PDF datoteka s podatkovnim listom vsebuje podrobne specifikacije in krivulje zmogljivosti.

• Posamezno poročilo o preskusu je priloženo vsaki enoti

Podatkovni list

Pogoji ponudbe in plačila

Pogoji ponudbe

•EXW (Franko tovarna): Priporočljivo, če imate račun DHL/UPS/FedEx. Pošiljamo z uporabo vašega računa; ne zaračunamo stroškov pošiljanja.

• DAP (dostavljeno na kraju samem): če nimate računa za kurirsko službo, lahko uredimo pošiljanje s predplačanim prevozom.

•Drugi pogoji: kontaktirajte nas za pogovor.

Plačilni pogoji

•PayPal: hitro in varno plačilo vzorcev in majhnih naročil

• T/T (bančno nakazilo): standardni način plačila za običajna proizvodna naročila

• Alibaba Trade Assurance: Varna zaščita naročil za spletne transakcije z garancijo kupca

• Prilagodljivi plačilni pogoji: po dogovoru za dolgoročne ali strateške partnerje

Čas izvedbe

•Standardna proizvodnja: ~10-15 delovnih dni

•Konfiguracije po meri: 15-20 delovnih dni

• Količinska naročila: kontaktirajte za urnik proizvodnje

•Mednarodno pošiljanje: ~3-5 delovnih dni (DHL/UPS/FedEx express)

• Hitra storitev: na voljo na zahtevo

Opombe o delovanju in rokovanje

ESD zaščita

Medtem ko so optični krožniki pasivne naprave, je za ohranitev delovanja in zanesljivosti potrebno pravilno ravnanje.

•Delajte na čisti površini brez prahu

• Izogibajte se neposrednemu dotikanju koncev vlaken

•Na konektorjih imejte pokrovčke proti prahu, ko jih ne uporabljate

• Med rokovanjem in namestitvijo uporabljajte ustrezno ESD zaščito

Ravnanje z vlakni

• Izogibajte se pretiranemu upogibanju vlaken

• Ne vlecite in ne zvijajte vlaken

• Pred priključitvijo očistite konektorje vlaken

• Ko konektorja ne uporabljate, vedno uporabite protiprašne pokrovčke

• Pred uporabo preglejte končno stran vlaken glede poškodb

Premisleki glede ravnanja z električno energijo

• Zagotovite, da skupna vhodna moč ne preseže največje nazivne vrednosti

• Ustrezno spremljajte moč, da se izognete preobremenitvi

• Omogoča pravilno odvajanje toplote pri visokih ravneh moči

• Namestite na hladilno telo za visoko zmogljivo neprekinjeno delovanje

• Opomba: Naprave, opremljene s priključkom, imajo zmanjšano porabo energije (največ 1 W)

• Izogibajte se nenadnim skokom moči, ki lahko presežejo konično moč

Namestitev in montaža

• Obtočno črpalko varno namestite s pomočjo 4 pritrdilnih lukenj

• Zagotovite pravilno poravnavo, da zmanjšate dodatne izgube

• Pustite dovolj prostora za polmer upogiba vlaken

• Delujte v določenem temperaturnem območju za zanesljivost (+10°C do +50°C)

• Izogibajte se mehanskim obremenitvam vlaken

• Zagotovite pravilno usmerjenost vrat za pravilno usmerjanje signala
