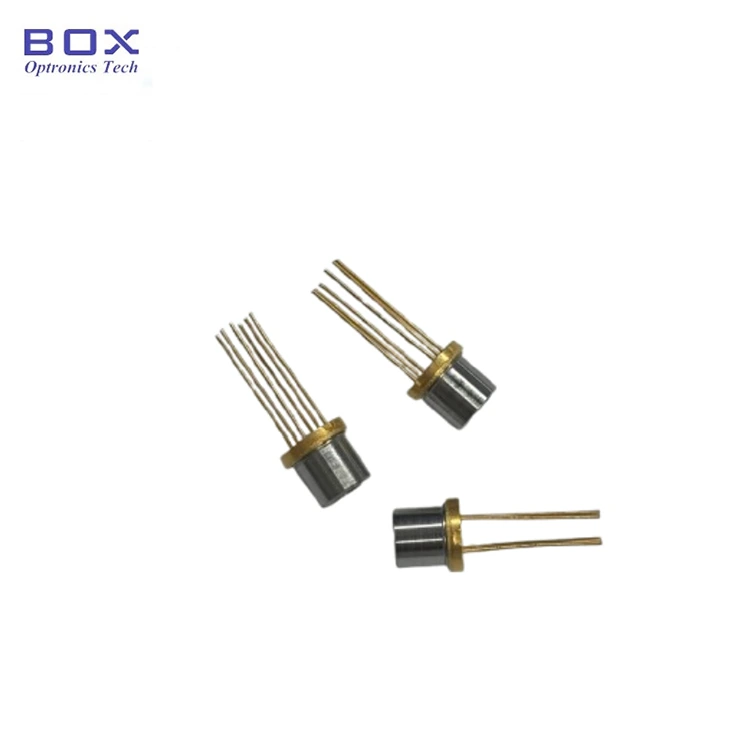

1392nm DFB laserska dioda TO-CAN

Pregled izdelka -1392nm DFB laserska dioda TO-CAN

1392 nm DFB laserska dioda TO-CAN (model: BLD-D1392.5TO60-AL) podjetja Box Optronics ima središčno valovno dolžino 1392,5 nm (1391,5–1393,5 nm) in optični izhod 5 mW skozi asferično lečo z goriščno razdaljo 7,5 mm. Ta laserska dioda 1392 nm DFB, zasnovana za optično spajanje v prostem prostoru, je primerna za spajanje plinskih celic, analizo plina in integracijo sistema optičnega zaznavanja.

Vgrajeni TEC in termistor podpirata nadzor temperature za stabilizacijo valovne dolžine. Hermetično kovinsko ohišje TO60 s 6-pinsko konfiguracijo zagotavlja kompaktno in robustno obliko za plinske analizatorje in industrijske optične senzorje.

Ključne lastnosti -1392nm DFB laserska dioda TO-CAN

· Centralna valovna dolžina: 1392,5 nm (razpon 1391,5–1393,5 nm), +/- 1 nm visoka natančnost valovne dolžine

· Visoka optična izhodna moč: najmanj 5 mW

· Tok nizkega praga

· Integrirani termoelektrični hladilnik (TEC), termistor

· Kompakten hermetični paket TO60 z izhodom asferične leče

Tipične aplikacije-1392nm DFB laserska dioda TO-CAN

· Zaznavanje vodne pare (H₂O) z uporabo TDLAS

· Spektroskopija plinskih celic v prostem prostoru

· 1392nm DFB laserski viri za plinske analizatorje

· Nadzor vlage v industrijskih procesih

· Optični instrumenti za zaznavanje plina in spektroskopijo

· Raziskave fotonike in sistemi za analizo plinov OEM

Specifikacije izdelka -1392nm DFB laserska dioda TO-CAN

Absolutne največje ocene

Elektro-optične lastnosti (T = 25 °C)

Značilnosti TEC

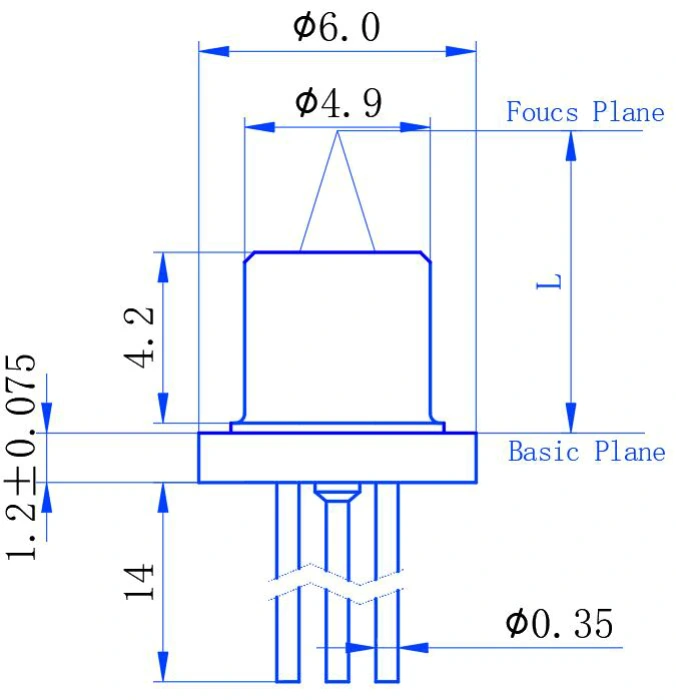

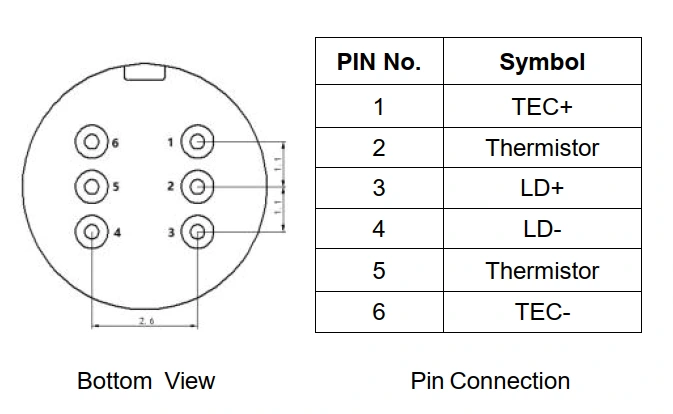

Paket in definicija pina

Informacije za naročanje -1392nm DFB laserska dioda TO-CAN

Nomenklatura modela

BLD - D XXXX DO XX - X

Primer: BLD-D1392.5TO60-AL

Podatkovni list -1392nm DFB laserska dioda TO-CAN

Podatkovni list

Pogosto zastavljena vprašanja (FAQ)

V: Kateri plin je mogoče zaznati z 1392nm DFB laserjem?

O: Valovna dolžina 1392 nm se običajno uporablja za absorpcijsko spektroskopijo vodne pare (H₂O) in se lahko uporabi za zaznavanje vlage in vodne pare na osnovi TDLAS. Specifično absorpcijsko linijo in pogoje delovanja je treba oceniti na podlagi koncentracije plina, dolžine optične poti in zasnove sistema. Box Optronics ponuja tudi laserske diode DFB na drugih valovnih dolžinah za različne zahteve glede zaznavanja plina.

V: Kakšna je razlika med tem laserjem TO60 DFB in laserjem DFB v obliki metulja?

O: Glavne razlike so oblika paketa, optični vmesnik in cena.

Različica TO60 ima kompakten hermetični kovinski paket z vgrajenim TEC, termistorjem in asferično lečo za optično spajanje v prostem prostoru.

Laserji Butterfly DFB so običajno na voljo z izhodom z optičnim vezjem in lahko vključujejo dodatne funkcije, kot sta optični izolator in nadzorna fotodioda, odvisno od konfiguracije.

Različica TO60 s preprostejšim paketom in optičnim izhodom s prostim prostorom zagotavlja stroškovno učinkovitejšo možnost za zaznavanje plina in druge aplikacije, kjer niso potrebne spajanje vlaken in dodatne integrirane funkcije. Izbira je odvisna od zahtevane metode optične povezave, velikosti paketa in arhitekture sistema.

V: Kako integrirani TEC izboljša učinkovitost zaznavanja plina?

O: Vgrajeni TEC in 10kΩ termistor zagotavljata nadzor temperature za laser DFB, kar pomaga vzdrževati stabilne pogoje delovanja in zmanjšati odmik valovne dolžine, ki ga povzročajo temperaturne razlike. Nadzor temperature je pomemben v sistemih TDLAS, ker mora valovna dolžina laserja ostati usklajena s ciljno absorpcijsko funkcijo. Specifikacije TEC je treba upoštevati skupaj z območjem delovne temperature laserja in zahtevami celotnega sistema za zaznavanje plina.

Sorodni izdelki

· 1392nm 10mW DFB metuljasta laserska dioda

· 760nm 10mW DFB metuljasta laserska dioda

· 1512nm 10mW DFB 14-PIN Butterfly laser

· 1574nm DFB laserska dioda za zaznavanje CO2

· 1mm aktivno območje InGaAs PIN fotodiode

Opombe o delovanju in rokovanje

· Laserske diode so naprave, občutljive na elektrostatično razelektritev (ESD). Med ravnanjem je treba vedno upoštevati ustrezne zaščitne postopke ESD.

· Z moduli je treba ravnati na enak način kot z običajnimi polprevodniškimi napravami, da preprečite elektrostatične poškodbe. Za varno shranjevanje in prenašanje morajo biti moduli zapakirani z materialom, odpornim proti elektrostatičnim razpadom.

· Za sestavljanje modulov na PCB morajo biti delovna miza, spajkalnik in človeško telo ozemljeni.

· Neuporabljene naprave shranjujte pri priporočeni temperaturi shranjevanja (-40 °C do +85 °C) v embalaži, varni proti ESD.

· Ne prekoračite absolutnih največjih vrednosti, navedenih v podatkovnem listu, vključno s 100 mA največjega toka naprej in 2 V največje napetosti naprej.

· Vedno uporabljajte gonilnik laserske diode z omejevanjem toka in zaščito pred prenapetostjo.

· Omogočite stabilizacijo temperature TEC pred uporabo toka laserskega pogona za optimalno delovanje in stabilnost valovne dolžine.

· Izogibajte se dotikanju površine asferične leče z golimi prsti, da preprečite kontaminacijo. Če je potrebno čiščenje, uporabite izopropilni alkohol (IPA) in palčko, ki ne pušča vlaken.

· Temperatura reflow spajke: največ 260 °C za 10 sekund. Izogibajte se predolgemu času ali temperaturi spajkanja.
