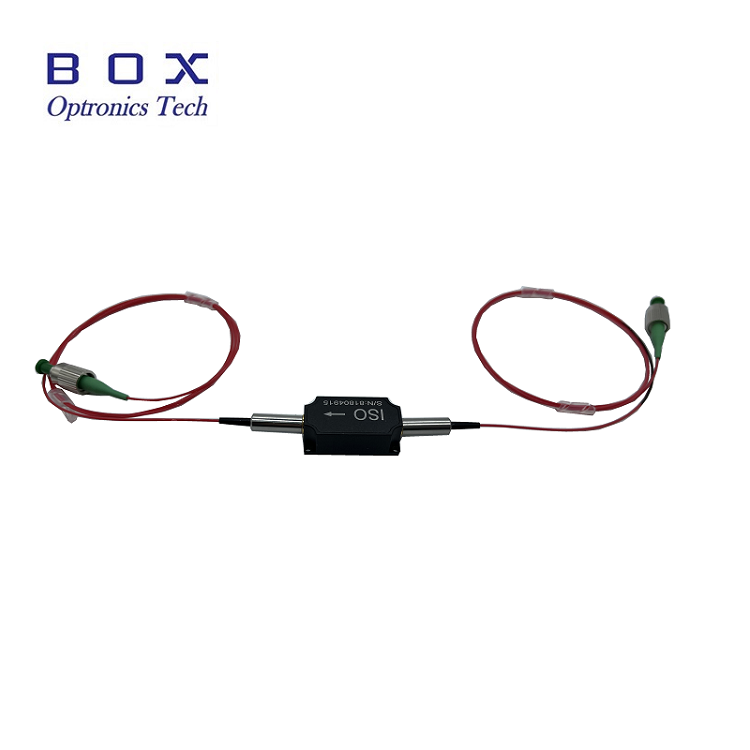

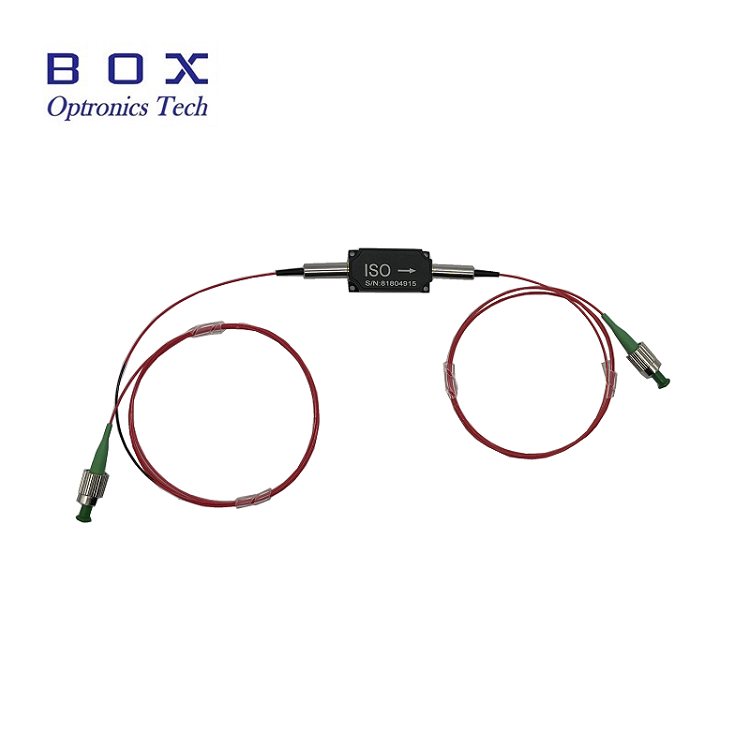

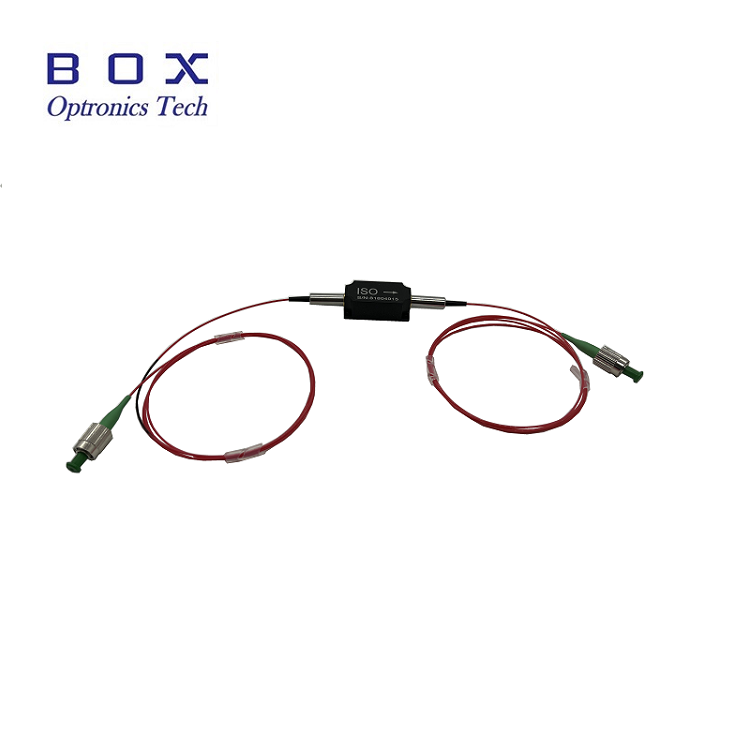

1064nm optični izolator visoke moči

Pregled izdelka-1064nm optični izolator visoke moči

Box Optronics dobavlja optični izolator visoke moči 1064 nm, visoko zmogljivo pasivno optično komponento, zasnovano za zaščito laserskih virov, začetnih laserjev in optičnih ojačevalnikov pred škodljivimi optičnimi povratnimi informacijami, ki jih povzroča odbita in nazaj sipana svetloba. Na podlagi Faradayevega rotacijskega učinka ta izolator omogoča nerecipročni prenos svetlobe, kar omogoča, da svetloba prehaja v smeri naprej z majhnimi izgubami, medtem ko blokira svetlobo v obratni smeri z visoko izolacijo.

Ta 1064nm izolator je optimiziran za visokozmogljive optične laserje in ojačevalne sisteme, ki se ponašajo s tipično vneseno izgubo, visoko izolacijo in visokim razmerjem ekstinkcije. Podpira povprečno moč do 10 W in največjo moč do 10 kW za ns impulzno delovanje, zaradi česar je primeren za zahtevne industrijske in znanstvene aplikacije.

Ključne lastnosti-1064nm optični izolator visoke moči

• Visoka izolacija: 30 dB tipična največja izolacija, najmanj 25 dB

• Nizke vstavljene izgube

• Visoka izguba povratka

• Nizka izguba, odvisna od polarizacije (PDL)

• Visoka zmogljivost: do 10 W povprečne moči

• Kompaktna in robustna oblika paketa: 58×28×26 mm

• Na voljo v različicah PM (Polarization Maintaining) in brez PM

• Možnosti več valovnih dolžin: 980nm, 1030nm, 1064nm

Tipične aplikacije-1064nm optični izolator visoke moči

• Fiber laserski sistemi in MOPA fiber laserji

• Ojačevalniki vlaken

• Optični testni in merilni instrumenti

• Sistemi zaznavanja z optičnimi vlakni

• Zaščita semenskega laserja v ojačevalnih verigah

• Laserski sistemi z vlakni visoke moči

• Raziskovalni in razvojni laboratoriji

• Industrijski laserski procesni sistemi

Tehnične specifikacije-1064nm optični izolator visoke moči

Optične specifikacije (T=25°C)

Mehanske in okoljske specifikacije

Podrobnosti o izdelku-1064nm optični izolator visoke moči

Kaj je optični izolator?

Optični izolator, znan tudi kot Faradayev izolator, je pasivna dvovratna optična naprava, ki omogoča prednostni prenos v eni smeri, medtem ko zagotavlja visoko izolacijo v obratni smeri. Je bistvena komponenta v laserskih sistemih in sistemih z optičnimi vlakni za zaščito laserskih virov in optičnih ojačevalnikov pred optičnimi povratnimi informacijami, ki jih povzroča odbita in nazaj sipana svetloba.

Optični izolatorji temeljijo na Faradayevem učinku, ki uporablja magnetooptični material, ki vrti polarizacijo svetlobe, ki prehaja skozenj, ko je izpostavljena magnetnemu polju. V kombinaciji s polarizatorji ta polarizacijska rotacija omogoča optični prenos naprej in visoko izolacijo svetlobe, ki se širi nazaj.

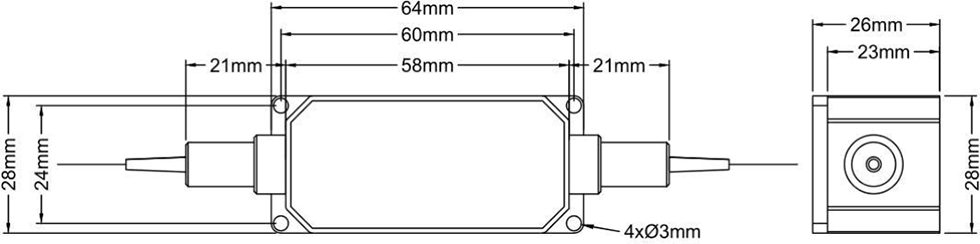

Dimenzije paketa

Optični izolator visoke moči 1064 nm je zapakiran v kompaktno, robustno ohišje z naslednjimi merami (enota: mm):

• Velikost paketa: 58 × 28 × 26 mm (D × Š × V)

• 2-vratna konfiguracija z optičnimi pletenicami

• 4 montažne luknje (Ø3 mm) za varno namestitev

• Zasnovano za visoko zanesljivost in toplotno stabilnost

Zakaj izbrati Box Optronics?

• Strog nadzor kakovosti s 100-odstotnim testiranjem pred pošiljanjem

• Konkurenčne cene s stabilno zmožnostjo dostave v razsutem stanju

• Prilagodljive možnosti prilagajanja za valovno dolžino, moč, vlakna in priključke

• Vzorčno testiranje na voljo za oceno

• Globalno pošiljanje s hitro dostavo DHL, UPS in FedEx

• Na voljo sta različici PM in ne-PM

• Več možnosti nazivne moči: 500 mW do 10 W

• Pokritost široke valovne dolžine: 980nm, 1030nm, 1064nm

• Zanesljiva dolgoročna dobava proizvodnih količin

Informacije o naročanju-1064nm optični izolator visoke moči

Nomenklatura modela

HPMIS - XXXX - X - X - X - X - X - XX

Primer: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm visoko zmogljiv PM izolator, počasna os deluje, hitra os blokirana, PM Panda vlakno, 900 μm ohlapna cev, 1 m dolžine vlaken, paket 58 x 28 x 26 mm, moč upravljanja 10 W

Primer: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Izolator visoke moči 1064 nm (brez PM), vlakno Hi1060, ohlapna cev 900 μm, dolžina vlakna 1 m, paket 58 x 28 x 26 mm, moč upravljanja 5 W

Razpoložljive možnosti prilagajanja

• Sredinska valovna dolžina: 980nm, 1030nm, 1064nm, druge valovne dolžine so na voljo na zahtevo

• Moč: 500 mW, 1 W, 2 W, 5 W, 10 W, višja moč je na voljo za dizajne po meri

• Vrsta polarizacije: PM (ohranjanje polarizacije) ali ne-PM (standardni enojni način)

• Konfiguracija osi PM: počasno delovanje osi, obe osi delujeta

• Vrsta vlaken: vlakna PM Panda, Hi1060, druga posebna vlakna

• Dolžina vlaken: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (na voljo so dolžine po meri)

• Vrsta pletenice: golo vlakno 250 μm, ohlapna cev 900 μm, ohlapna cev 3,0 mm

• Velikost paketa: standardne 58x28x26 mm ali dimenzije paketa po meri

• Za zahtevne aplikacije so na voljo različice z višjo izolacijo

Za zahteve po meri se obrnite na našo prodajno ekipo z vašimi specifikacijami.

Podatkovni list in poročilo o preskusu-1064nm High Power Optical Isolator

Vsaka enota je dobavljena z izčrpnim poročilom o preskusu, ki dokumentira izmerjene parametre delovanja. PDF datoteka podatkovnega lista vsebuje podrobne specifikacije.

• Posamezno poročilo o preskusu je priloženo vsaki enoti

Podatkovni list

Pogoji ponudbe in plačila

Pogoji ponudbe

• EXW

• DAP

• FOB

• Drugi pogoji: kontaktirajte nas, da se pogovorimo.

Plačilni pogoji

• PayPal: hitro in varno plačilo vzorcev in majhnih naročil

• T/T (bančno nakazilo): standardni način plačila za običajna proizvodna naročila

• Alibaba Trade Assurance: Varna zaščita naročil za spletne transakcije z garancijo kupca

• Kreditna kartica: na voljo sta PayPal in Alibaba

• Prilagodljivi plačilni pogoji: po dogovoru

Čas izvedbe

• Standardna proizvodnja: ~10-15 delovnih dni

• Konfiguracije po meri: 15-20 delovnih dni

• Količinska naročila: kontaktirajte za urnik proizvodnje

• Mednarodno pošiljanje: ~3-5 delovnih dni (DHL/UPS/FedEx express)

• Hitra storitev: na voljo na zahtevo

Opombe o delovanju in rokovanje - 1064nm optični izolator visoke moči

ESD zaščita

Čeprav so optični izolatorji pasivne naprave, je za ohranitev delovanja in zanesljivosti potrebno pravilno ravnanje.

• Delajte na čisti površini brez prahu

• Izogibajte se neposrednemu dotikanju koncev vlaken

• Ko priključke ne uporabljate, imejte pokrovčke proti prahu

• Med rokovanjem in namestitvijo uporabljajte ustrezno ESD zaščito

• Ravnajte previdno, da ne poškodujete vlaken

Ravnanje z vlakni

• Izogibajte se pretiranemu upogibanju vlakna

• Ne vlecite ali zvijajte vlaken

• Očistite optične konektorje pred povezavo z ustreznimi čistilnimi orodji

• Ko konektorja ne uporabljate, vedno uporabljajte protiprašne pokrovčke

• Pred uporabo preglejte konec vlaken glede poškodb

• Ne prekoračite največje natezne obremenitve (5N)

Premisleki glede ravnanja z električno energijo

• Zagotovite, da vhodna moč ne preseže največje nazivne vrednosti

• Ustrezno spremljajte moč, da preprečite preobremenitev

• Omogočite pravilno odvajanje toplote pri visokih ravneh moči

• Namestite na hladilno telo za neprekinjeno delovanje z veliko močjo

Namestitev in montaža

• Izolator varno namestite s pomočjo 4 pritrdilnih lukenj

• Zagotovite pravilno poravnavo, da zmanjšate dodatne izgube

• Pustite dovolj prostora za polmer upogiba vlaken

• Za zanesljivost naj deluje v določenem temperaturnem območju

• Izogibajte se mehanskim obremenitvam vlaken

• Zagotovite pravilno usmerjenost vrat za pravilno smer signala

• Pred namestitvijo preverite smer naprej/nazaj

Zagotavljanje kakovosti

Box Optronics je zavezan zagotavljanju visokokakovostnih optičnih komponent z zanesljivim delovanjem. Vsi naši visokozmogljivi optični izolatorji so pred odpremo podvrženi strogemu testiranju in nadzoru kakovosti.

Garancija

• 12-mesečna omejena garancija od datuma pošiljanja

• Garancija pokriva napake v materialu in izdelavi

• Brezplačno popravilo ali zamenjava za okvarjene enote pod garancijo

• Garancija ne krije škode zaradi napačne uporabe, napačnega ravnanja ali nepooblaščenega spreminjanja
