1. Predstavitev ojačevalnika vlaken, dopiranih z iterbijem
2. Tehnične specifikacije
3. Lastnosti izdelka
4. Tipične aplikacije
5. Podrobnosti o izdelku
6. Navodila za varno uporabo
7. Informacije o naročanju
8. Podatkovni list in testni list
9. Pogoji ponudbe in plačila
10. Čas izvedbe
11. Opombe o delovanju in vzdrževanju
12. Zagotavljanje kakovosti in poprodajne storitve

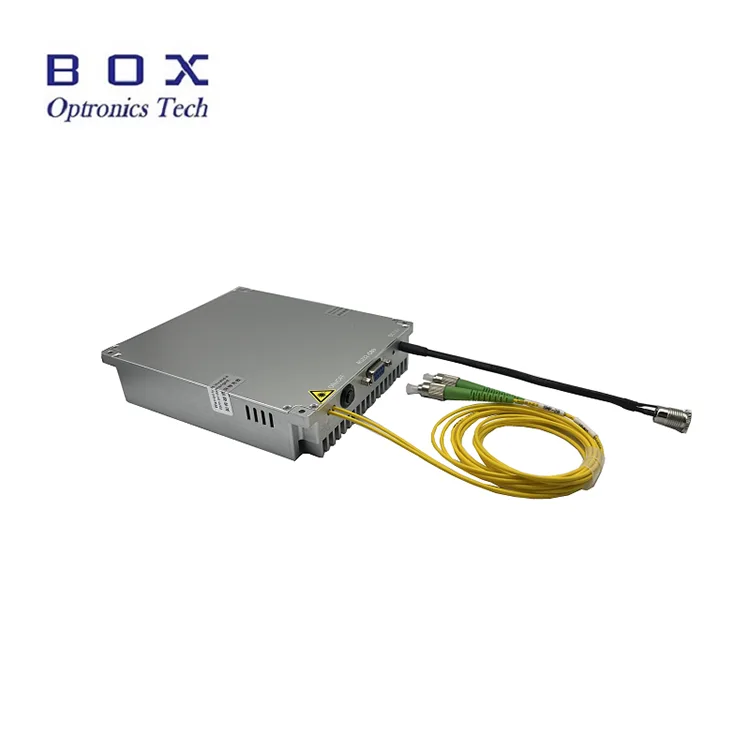

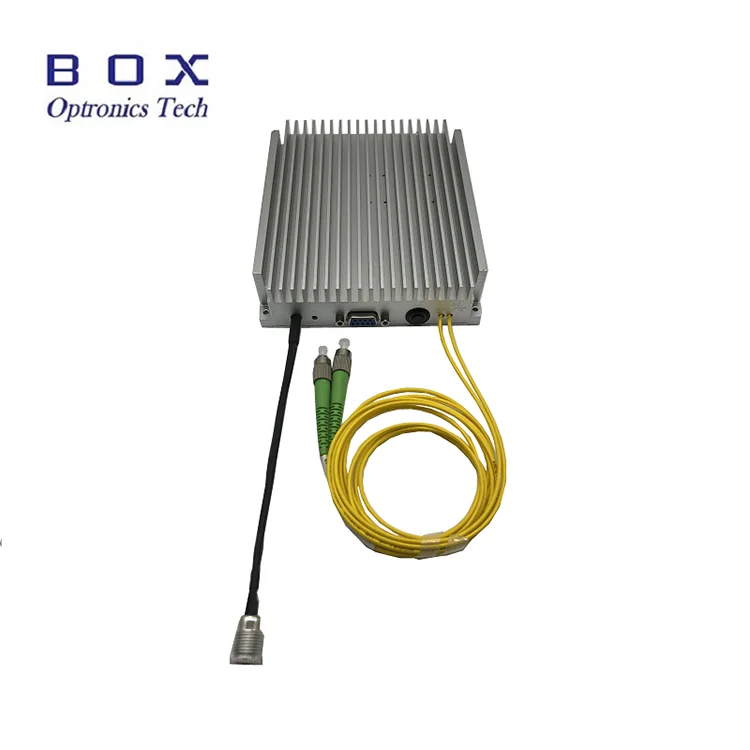

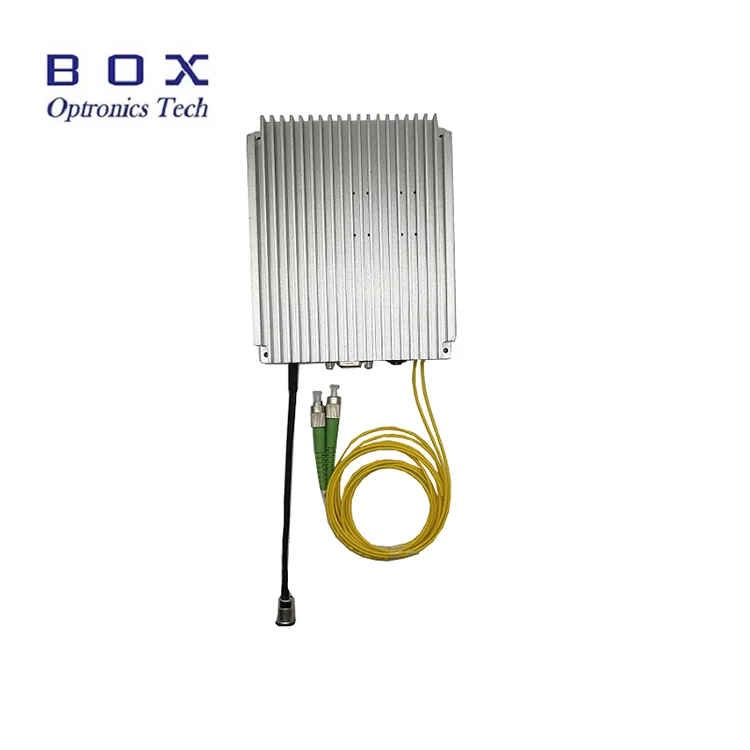

Ojačevalnik z iterbijem dopiranimi vlakni (YDFA) uporablja polprevodniški laser s črpalko za vzbujanje ojačevalnih vlaken, dopiranih z iterbijem, kar zagotavlja učinkovito optično ojačanje v območju valovnih dolžin 1030–1080 nm. Ojačevalnik ponuja neobvezno in stalno nastavljivo nasičeno izhodno moč pri 17/20/23/25/26/27/30/33/37/40dBm, ki se ponaša z visokim ojačanjem, nizkim šumom in stabilno izhodno zmogljivostjo.
YDFA, ki je na voljo v namiznih in kompaktnih modularnih konfiguracijah, podpira krmiljenje na sprednji plošči, serijsko komunikacijo in delovanje programske opreme za osebni računalnik, zaradi česar je primeren za aplikacije, kot je lasersko ojačanje 1064 nm v znanstvenih raziskavah, industrijskih laserskih sistemih, aplikacijah z optičnim laserjem in natančnih optičnih merilnih sistemih.
|
Parametri |
Enota |
Vrednote |
Opombe |
|
Delovna valovna dolžina |
nm |
1030~1070, 1040~1080 |
|
|
Vhodna moč |
dBm |
0~10 |
Prilagodljiv |
|
Nasičena izhodna moč |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm vhod |
|
Številka hrupa |
dB |
≤5,0 |
|
|
Ojačanje, odvisno od polarizacije |
dB |
<0,3 |
SM vlakna |
|
Razmerje polarizacijske ekstinkcije |
dB |
>20 |
PM vlakna |
|
Vhodno/izhodna izolacija |
dB |
>35 |
|
|
Vrsta vlaken |
- |
Hi1060 ali PM980 |
|
|
Priključek |
- |
FC/APC |
|
|
Način delovanja |
- |
ACC/APC (1) |
|
|
Dimenzije |
mm |
260(Š)×280(G)×120(V) |
Namizni (17-26dBm) |
|
260(Š)×320(G)×120(V) |
Namizni (27-33dBm) |
||
|
376(Š)×340(G)×112(V) |
Namizni (37-40dBm) |
||
|
125(Š)×150(G)×20(V) |
Modul (17~20dBm) |
||
|
139(Š)×206(G)×27(V) |
Modul (23~26dBm) |
||
|
139(Š)×235(G)×70(V) |
Modul (27~40dBm) |
||
|
Napajanje |
V |
AC 110~240V, <30W |
Namizna plošča |
|
Napajanje |
V |
5V DC, <15W |
Modul |
|
Nadzorni način |
- |
Serijska komunikacija RS232 |
Modul |
|
Komunikacijski vmesnik |
- |
DB9 Ženski |
Modul |
|
Delovna temperatura |
℃ |
-5~+35 |
|
|
Delovno območje vlažnosti |
% |
0~70 |
|
● Širok razpon valovnih dolžin;
● Visoka izhodna moč do 40dBm;
● Nizka raven hrupa;
● Hi1060 ali PM980 izbirno.
● Nelinearna optika; l
● mikrovalovna fotonika;
● Koherentni sistemi LiDAR.

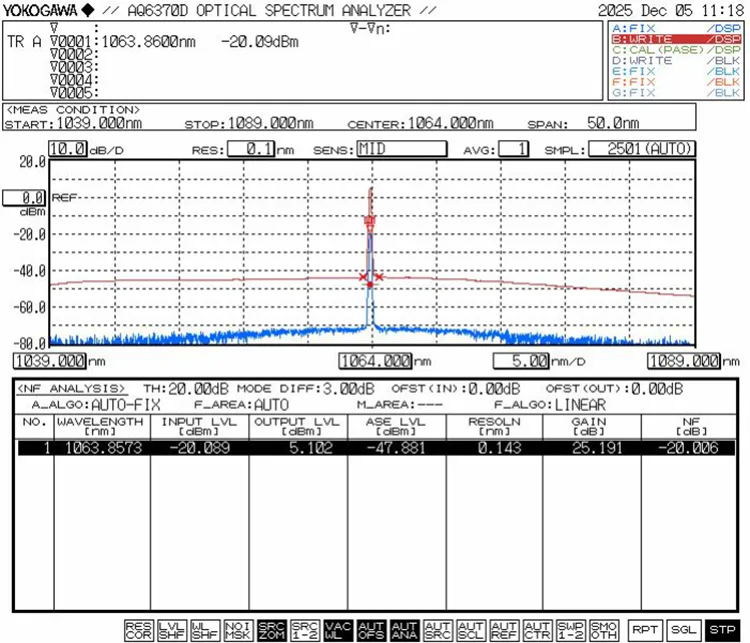

● Optični spekter ojačanega 1064nm signala 0dBm vhodna moč, 3A
● Nestabilnost moči @ izhodna moč 27dBm, 0dBm vhod 1064nm, način APC

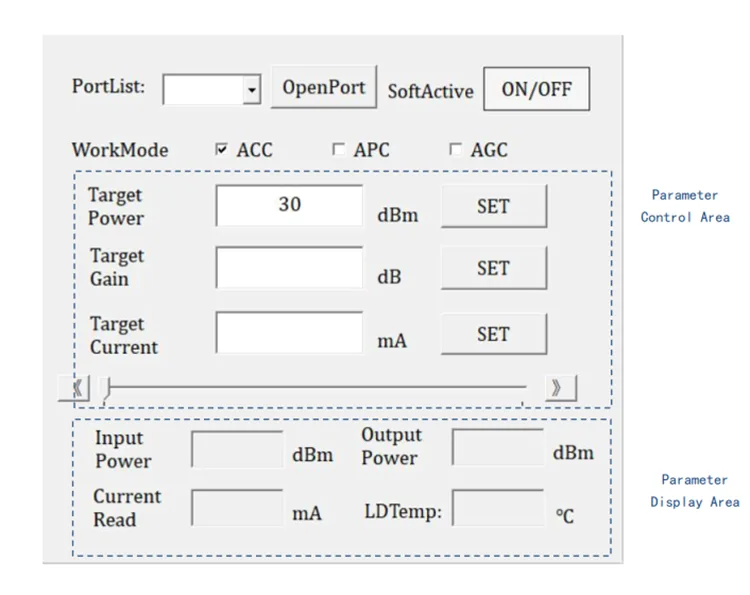

● Programski vmesnik za krmiljenje osebnega računalnika

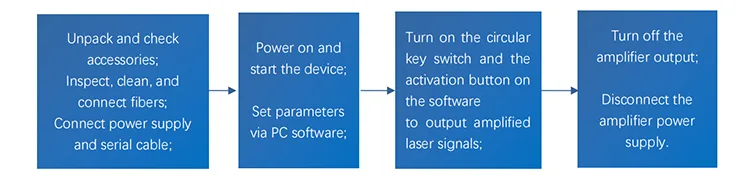

Korak 1. Razpakiranje in sestavljanje: Pred sestavljanjem preverite, ali je vsa dodatna oprema popolna, vključno z napajalnim kablom ali napajalnikom, optičnimi mostički, navodili za uporabo, poročilom o preskusu itd.
Priključite napajalnik: stacionarne ojačevalnike je mogoče neposredno priključiti na izmenični tok; modularni ojačevalniki morajo biti povezani z enosmernim stikalnim napajalnikom ali reguliranim napajalnikom, ki ustreza njihovim zahtevam glede napajanja.
Za pregled in čiščenje čelne strani optičnega konektorja uporabite posebno opremo in orodja (inšpektor za končno ploskev vlaken, komplet za čiščenje konektorjev vlaken). Šele ko je popolnoma čist, uporabite optične mostičke, da povežete vir signalne svetlobe z vhodnimi vrati ojačevalnika.
2. korak. Vklopite napajanje ojačevalnika, izberite delovni način v programski opremi računalnika in nastavite parametre, kot sta izhodna moč ali tok črpalke.
Opomba: Ob vsakem vklopu modula ojačevalnika sta delovni način (APC/ACC) in delovni tok ali izhodna moč ojačevalnika nastavitve parametrov od zadnje uporabe. Če je potrebna prilagoditev, jo je mogoče spremeniti s programsko opremo za osebni računalnik. Ojačevalnik je običajno tovarniško nastavljen na najmanjši delovni tok in najmanjšo izhodno moč.
3. korak. Pritisnite stikalo za aktivacijsko tipko (ACT) na modulu in kliknite stikalo za mehko aktivacijo (SOFTACTIVE) v programski opremi računalnika. V tem času se laserski signal začne ojačati in oddajati. Med poskusom se lahko delovni način in izhodna moč po potrebi pravočasno prilagodita.
Opomba: Ko je ojačevalnik v stanju oddajanja svetlobe (stikalo za aktiviranje je vklopljeno), je strogo prepovedano vtikati, izključevati ali priklapljati konektorje za optične premostitve; v nasprotnem primeru se bosta končna stran konektorja za optični most in sam ojačevalnik verjetno poškodovala, kar bo povzročilo okvare.
Setp4. Po uporabi izklopite stikalo za aktiviranje (ACT), da prekinete izhod ojačevalnika, izklopite napajanje in odklopite optično povezavo.
|
YDFA |
Izhodna moč |
Vrsta vlaken |
Dimenzija |
|
YDFA |
-XX |
-XX |
-X |
|
Ojačevalnik vlaken, dopiran z iterbijem |
17: 17 dBm 20: 20 dBm 23: 23 dBm ... 40: 40 dBm |
SM: Živjo1060 popoldne: PM980 |
M: Modul B: Namizje |
npr.: YDFA-27-PM-M
(Informacije o naročilu: ojačevalnik vlaken, dopiran z iterbijem, izhodna moč 27 dBm, z vlakni PM980, paket modulov).
● Pogoji ponudbe
(1) EXW:
Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.
(2) DAP:
Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.
(3) Drugo
● Plačilni pogoji
Na voljo sta PayPal in T/T.
Izdelava: 10-15 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)
Mednarodna logistika: 3-5 delovnih dni.
● Ojačevalnik mora delovati v območju nazivne valovne dolžine in moči optičnega signala. Ne vnašajte optičnih signalov izven navedenega obsega. Za posebne parametre glejte poročilo o preskusu izdelka.
● Pred zagonom se prepričajte, da sta stikalo za vklop in stikalo na ključ izklopljena, nato priključite napajalnik. Pri izklopu najprej izklopite stikalo na ključ in odklopite napajanje, ko indikator izhoda ugasne. Ne prekinite neposrednega napajanja, ko ojačevalnik deluje.
● Pogosto priklapljanje/odklapljanje vhodnih in izhodnih optičnih konektorjev ni priporočljivo, saj lahko povzroči onesnaženje s prahom, povečano izgubo pri vstavljanju ali opekline čelne strani optičnega konektorja.
● Priključek FC/APC na glavnih izhodnih vratih je samo za testiranje moči; povezovanje z drugimi optičnimi konektorji je strogo prepovedano. Če je treba izhodno vlakno povezati z drugimi vlakni, je priporočljivo fuzijsko spajanje s fuzijskim spajalnikom vlaken.
● Napravo hranite stran od vlage, prahu in korozije; shranite na suhem mestu.
● Garancijska doba:
Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.
● Izjeme iz brezplačne garancije:
Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:
(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.
(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.
(3) Očitna fizična škoda zaradi človeške napake.
(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.
(5) Spremenjene ali nepopolne garancijske oznake na ohišju.
(6) Poškodbe ali izgube med prevozom.
